低空經濟裝備測試方案:ZUS系列示波器助力無人機信號分析與故障定位
2026-02-03
產業背景:低空裝備驗證步入合規化階段
2025年,隨著無人機與eVTOL等作業場景的拓展,電子系統的穩定性成為核心考量。根據《無人駕駛航空器飛行管理暫行條例》及相關國家標準(如GB/T 38940、GB/T 38909飛控系統、GB/T 40543動力系統)的要求,測試環節需解決毫秒級時序同步、全鏈路協議驗證等深層挑戰,確保產品從研發設計到量產交付的可靠性。
核心測試痛點分析
在實際的測試工程中,工程師常面臨以下影響效能的關鍵因素:
1. 動態信號捕捉難: 無人機瞬時過載電流及信號突變時長通常僅為數十微秒,若設備采樣率不足,易導致真實數據漏采,引發潛在的通信或動力故障。
2. 多參量同步性差: 電機電壓、電流與轉速、扭矩等數據需同步采集。傳統方案中分散設備間的時序偏差可能導致效率計算偏差超5%,難以滿足國標的一致性要求。
3. 故障定位效率低: 面對飛控主板電容異常、電池背包通信異常或協議丟幀等鏈路問題,缺乏高效的一體化分析工具,導致排查周期過長。
ZUS系列示波器的技術應用優勢

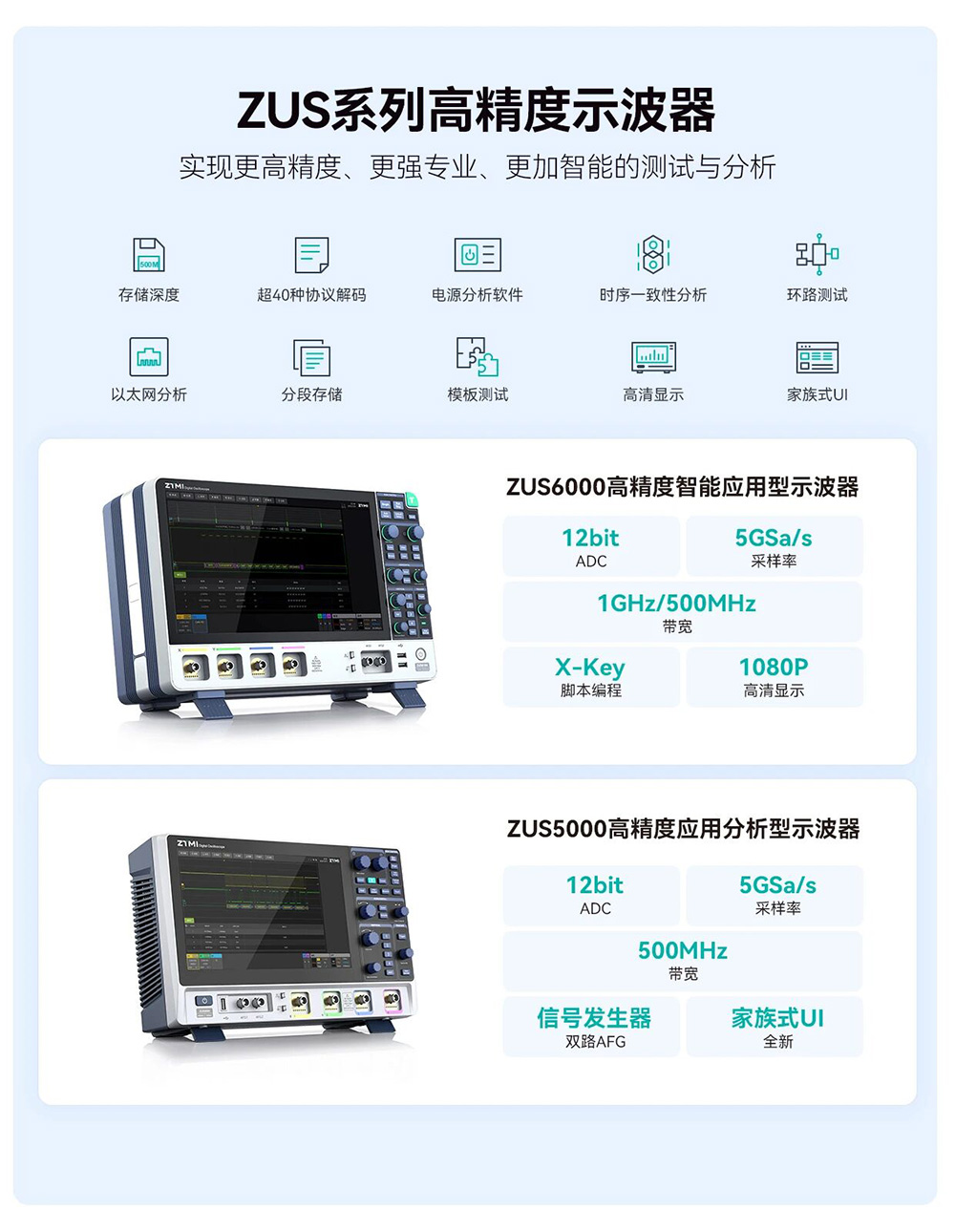

致遠儀器ZUS系列示波器針對飛控、電機、航電等核心模塊的測試需求,通過專項技術能力提供可靠支撐。

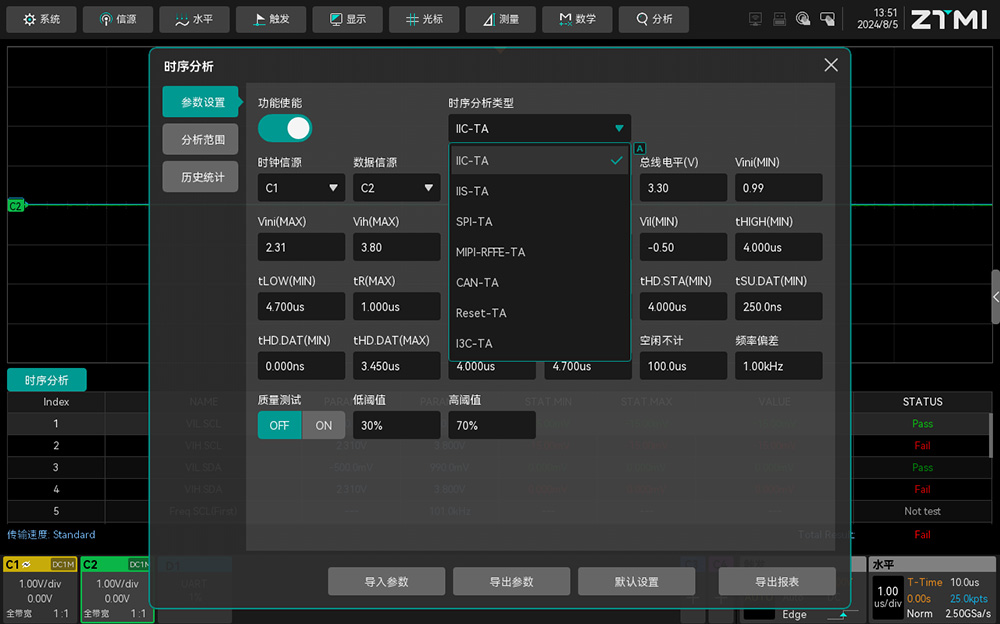

1. 高精時序分析:解決姿態控制偏差
無人機多旋翼機型的姿態穩定性依賴于傳感器與電機指令的精準協同。ZUS系列配備12-bit高分辨率ADC,配合專業測量算法,能夠清晰捕捉并量化信號間的μs級微小時序差異。這種高精度測量可為評估飛控指令延遲、優化控制算法提供客觀的數據基礎。

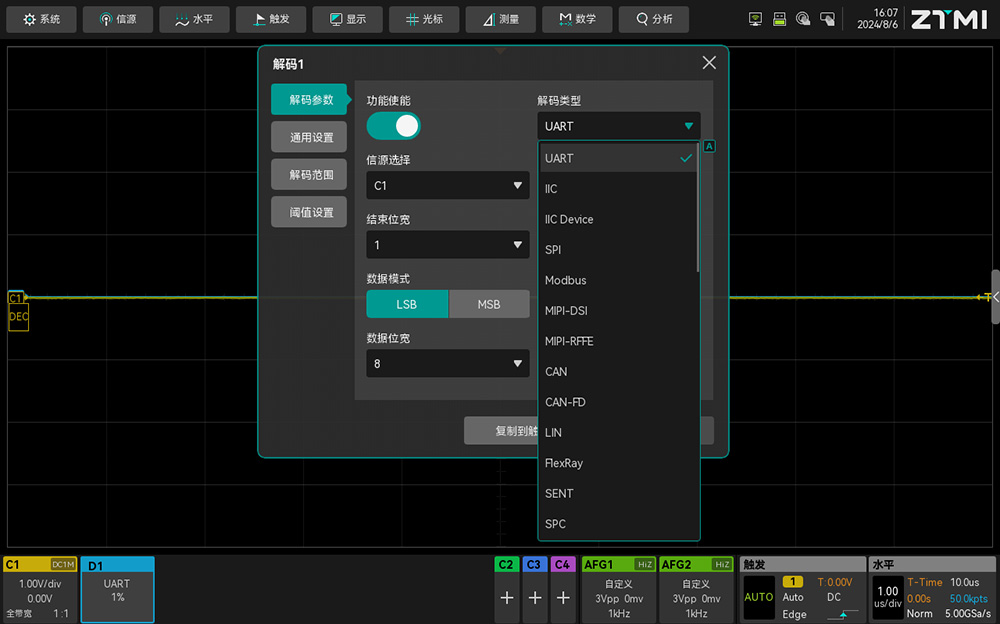

2. 全內存協議解碼:深度排查通信根源
在多模塊協同工作中,信號丟幀或協議畸變是導致電機轉速不均、定位誤差的主要原因。
● 協議支持: 標配包括CAN FD、UART、MIL-STD-1553B等在內的40余種串行協議解碼。
● 長周期解析: 支持基于全內存深度的數據解析,輔助工程師在長記錄流中快速鎖定異常幀,顯著縮短故障診斷周期。

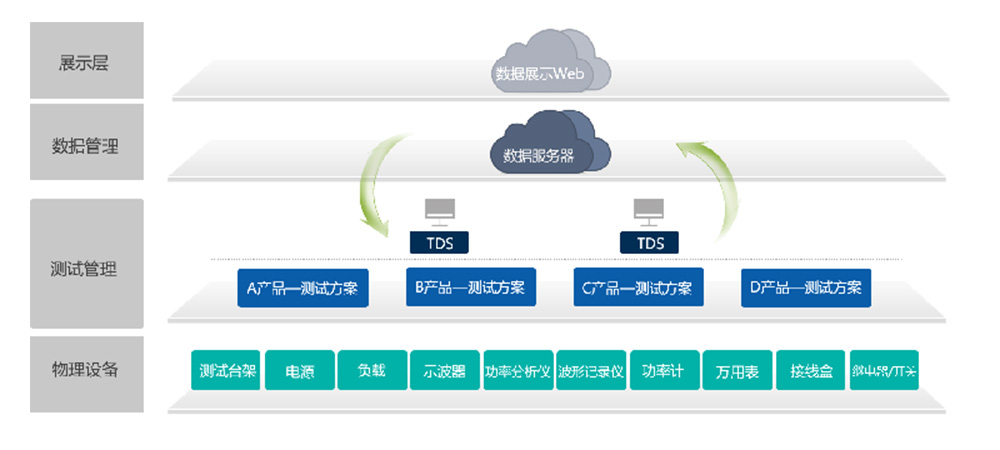

3. TDS軟件平臺:多維數據自動化整合
無人機電動力系統測試的數據通常分散在示波器、扭矩儀及傳感器等不同設備中。
● 方案優勢: 結合TDS測試軟件的定制化能力,可實現多源數據的統一采集與自動化時序對齊。
● 提效降本: 軟件支持自動化指標運算并一鍵生成標準報告,通過規范的流程將原需數小時的人工數據對齊工作優化至分鐘級,規避數據偏差風險。

總結
在低空裝備產品快速迭代的市場環境下,高標準、可追溯的測試體系是保障可靠性的前提。致遠儀器ZUS系列示波器立足實際工程應用場景,通過改善動態信號捕捉能力與多維數據處理流程,協助企業滿足嚴苛的國標驗證需求,為低空經濟產品的合規性與量產化提供實用的工具支持。
相關產品與鏈接:
五、FAQ模塊
Q1:為什么12-bit ADC對無人機姿態分析至關重要?
A1:無人機姿態調整涉及高頻細微信號波動,12-bit高分辨率ADC可提供比傳統示波器更高精度的垂直量化能力,準確記錄微小電壓變化,從而精準測量傳感器信號與執行指令間的時序。
Q2:如何應對低空測試中多設備數據的時間偏移?
A2:推薦使用TDS軟件方案。通過統一采集總線指令、動力參量及機械參數,由軟件根據參考點自動進行多維數據的時序對齊與同步計算,確保分析結論符合數據一致性規范。
Q3:ZUS系列能否支持軍工級航電總線的協議解碼?
A3:是的,ZUS系列示波器支持包括MIL-STD-1553B在內的40余種工業與航空通信協議解碼,適配各類工業巡檢、特殊領域無人機系統的信號監控需求。
