100BASE-TX以太網眼圖測試方案：高效量化信號質量與通信穩定性
2026-01-28
工業互聯環境下的“信號軟故障”
隨著工業以太網在汽車電子與智能制造領域的廣泛應用，通信鏈路的可靠性成為系統穩定的核心。由于工業現場環境復雜，工程師常面臨物理連接正常但數據傳輸偶發丟包的問題。這類故障通常由信號波形畸變引發，難以通過基礎測試手段識別。因此，進行深入的信號完整性分析與眼圖測試成為評估以太網物理層健康度的關鍵。
核心原理：全狀態覆蓋的眼圖分析
1. 眼圖的形成邏輯

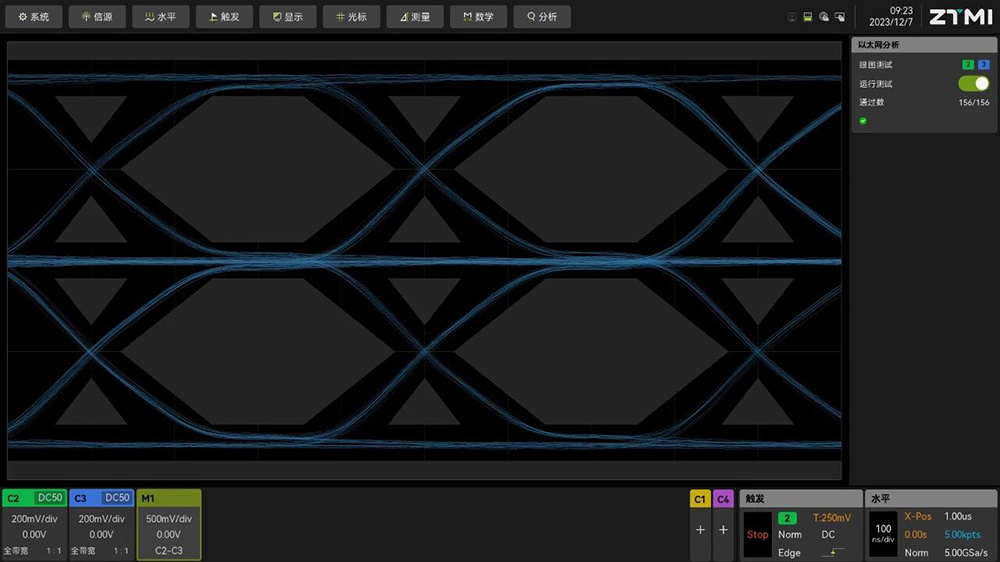

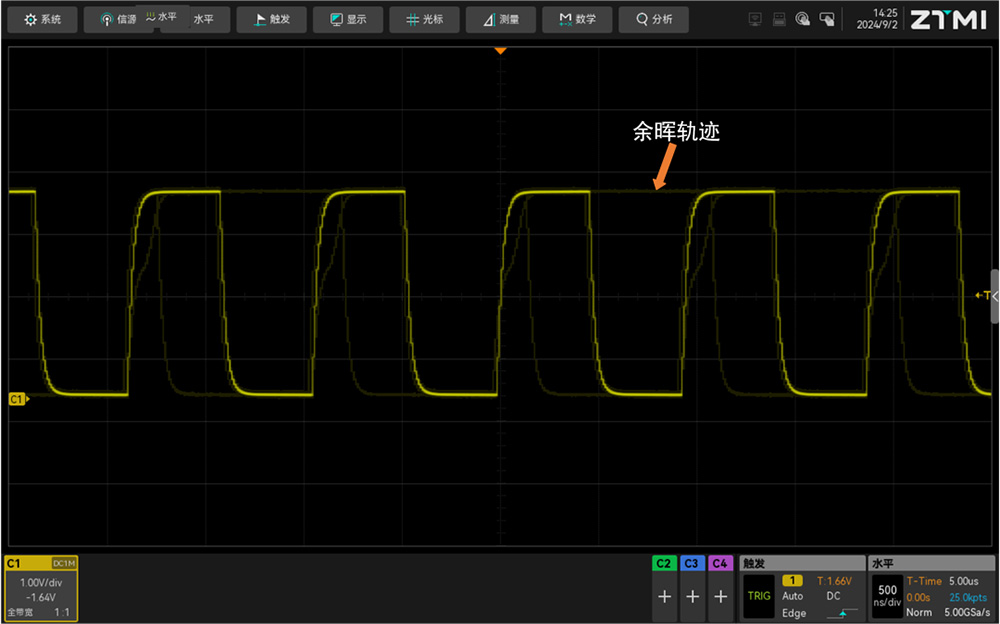

示波器利用余輝（Persistence）功能，將數字信號按照特定規律進行累積疊加。由于形成的波形軌跡類似人眼，其張開程度、線跡粗細能夠直觀反映系統中的碼間串擾（ISI）與噪聲強度。
2. “000”到“111”覆蓋的必要性

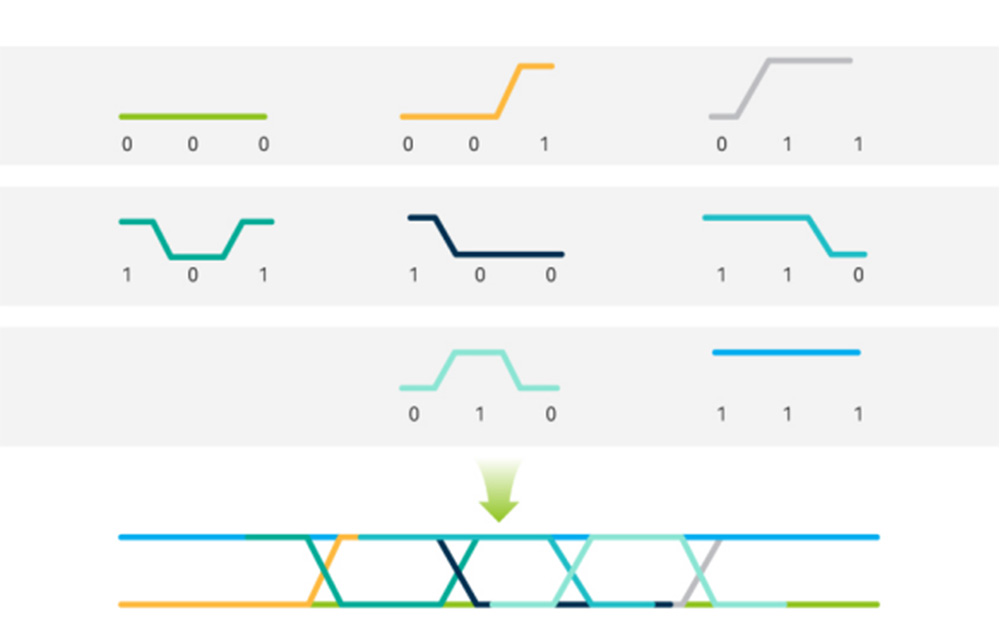

眼圖測試并非隨機的波形采樣，而需覆蓋信號的所有狀態組合。以3個比特的邏輯狀態為例，二進制從“000”到“111”共有8種可能的組合。
為了獲得合格的信號質量分析樣本，自動化測試必須確保捕獲的波形在各組狀態下的發生頻次具備代表性。如果狀態覆蓋不全，可能會遺漏特定碼元序列下的波形畸變，導致潛在的質量風險隱患被低估。
基于ZUS6104的自動化一致性測試流程
傳統的手動測試流程對協議設置要求高且一致性難以控制。致遠儀器推出的ZUS6104百兆以太網分析方案，可根據100BASE-TX協議標準執行自動化測試。
硬件連接規范
為減少高頻信號測試中的反射與衰減，推薦使用標準測試配件：
● 示波器：ZUS6104（高性能帶寬采集單元）；

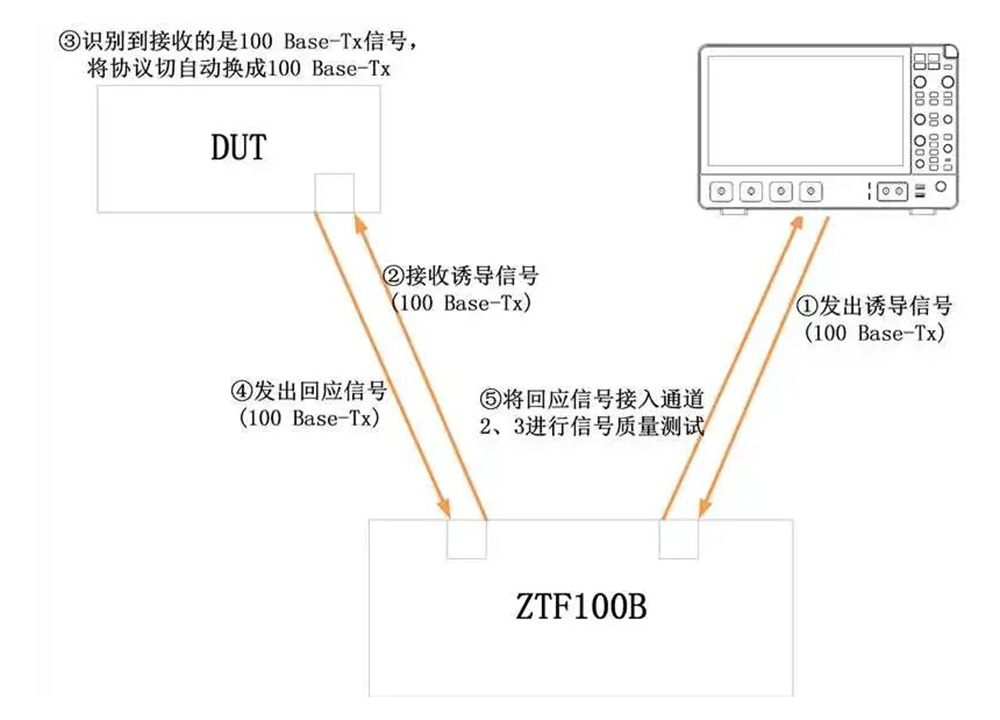

● 轉接件：ZTF100B轉接板，通過SMA轉BNC線連接至示波器模擬通道；
● 鏈路方案：通過專用網線連接被測設備（DUT）與轉接板，并盡量控制物理走線長度。
自動化分析與監測
硬件環境就緒后，分析插件將接管測試邏輯：
1. 多指標比對：自動完成眼圖分析、發送抖動、幅值特性、占空比失真以及上升/下降時間等多項標準測試。
2. Pass/Fail 判定：系統將采集的物理量數據與標準協議參數實時比對，自動給出判定結論。

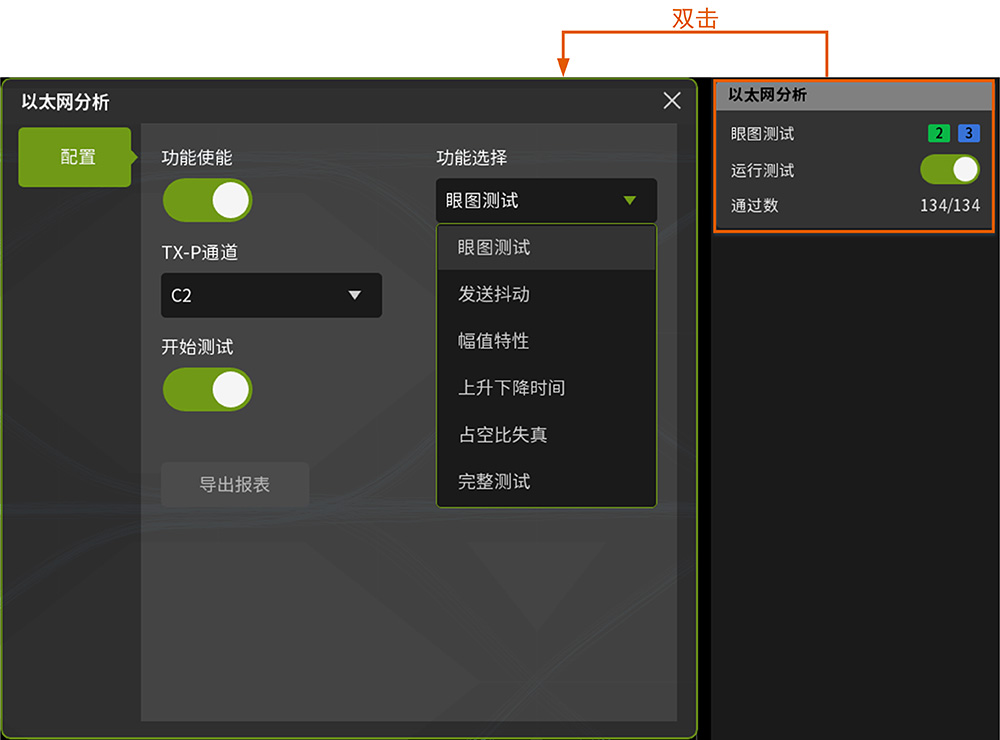

3. 狀態監控：工程師可在操作界面直接查看測試總計數、當前通過頻次及詳細的一致性數據。
HTML一致性報告輸出

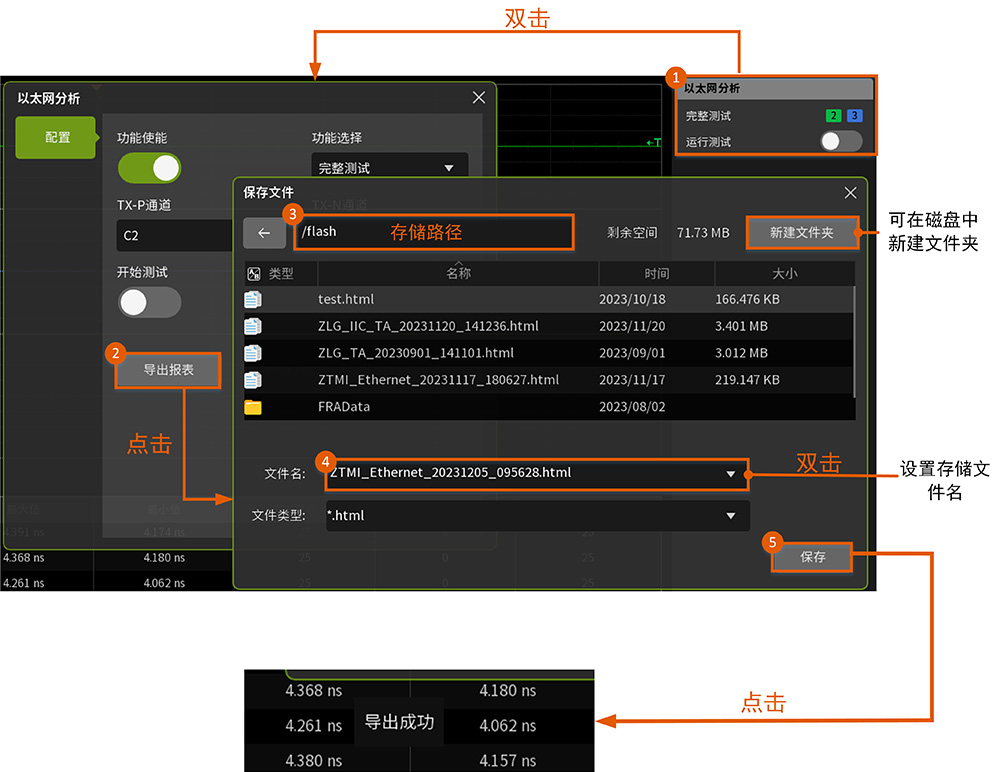

為便于質量回溯，分析方案支持導出結構化的HTML測試報告。報告詳細羅列各項參數的實測值與協議門檻值的對比詳情，并保留生成的原始眼圖圖像。這為產線良率評估、系統穩定性論證以及研發改進提供了直接的一手數據。
相關產品與鏈接：
FAQ模塊
Q1：為什么100BASE-TX以太網測試一定要強調全狀態組合？
A1：數字邏輯中的信號跳變受前后碼元影響。只有確保覆蓋“000”到“111”的所有邏輯序列，才能完整反映線纜與接口電路在面對復雜信號流時的物理抗擾性與傳輸準確性。
Q2：如何減小由于外部接線引起的測試偏差？
A2：應盡量使用高屏蔽性能的BNC線，并縮短轉接板與示波器及被測設備間的網線物理長度，減少阻抗失配帶來的二次信號衰減或波形疊加。
Q3：自動化測試相比手動測量眼圖的核心優勢是什么？
A3：核心優勢在于效率與一致性。自動化插件可以排除人工調節余輝時間、采樣頻率、協議偏移帶來的不確定性，根據100BASE-TX標準執行標準化的邏輯運算。
