集成高速采集與長周期記錄的模塊化測試方案
2026-03-27

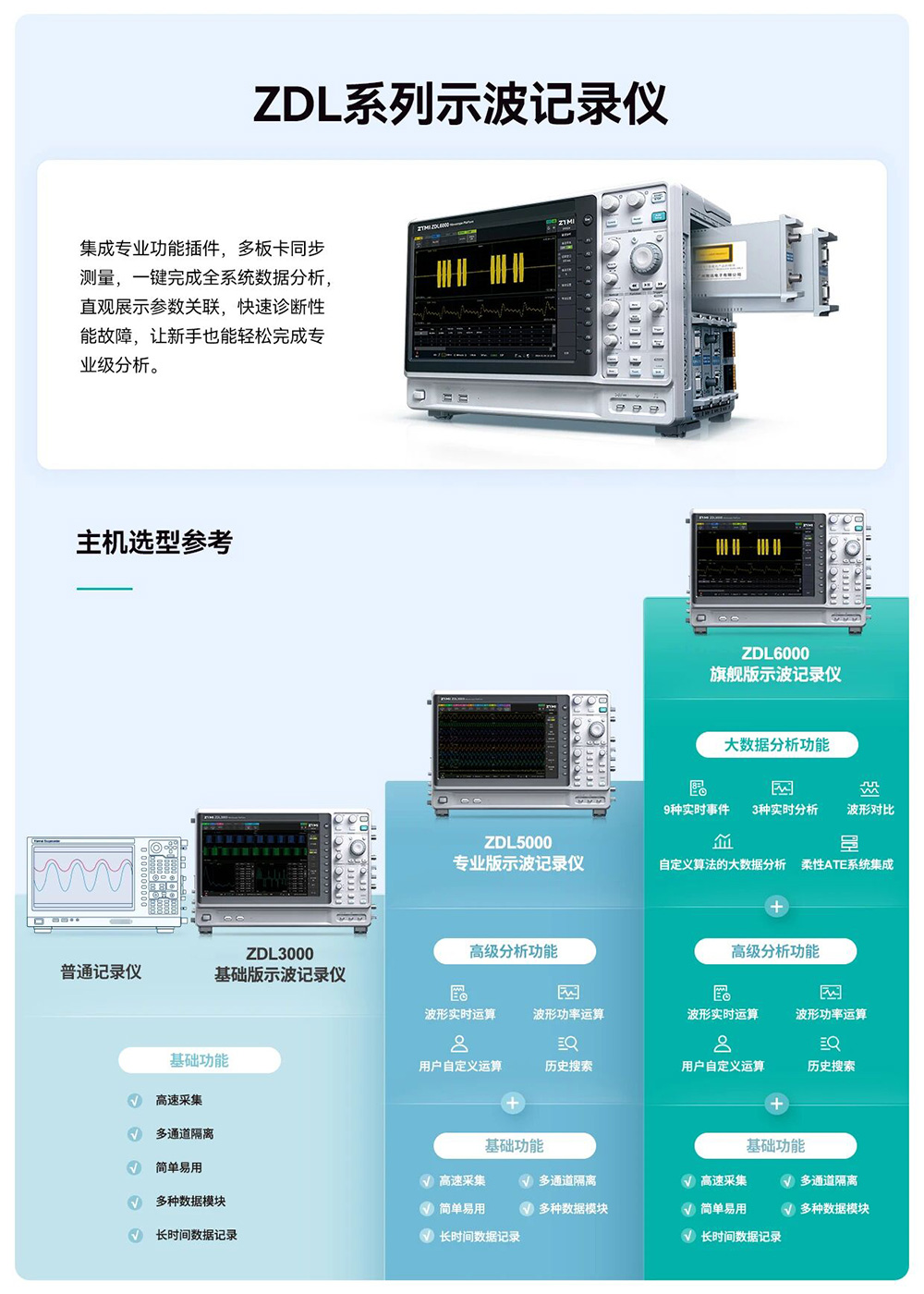

核心定位：高速采集與長時記錄的深度融合
在傳統的測試測量領域，示波器以捕捉瞬態信號見長，但在長時連續記錄上存在短板；傳統記錄儀雖滿足長周期監測，但在采樣速率上有所欠缺。致遠儀器ZDL系列示波記錄儀將兩者技術特性集成于同一套系統，解決了在大容量數據連續錄制場景下保持高采樣率波形細節的問題。
一、 信號采集能力與通道安全性
1. 100MSa/s 高速采樣速率
ZDL系列支持高達100MSa/s的采樣率，可有效捕獲納秒級瞬態信號。在電源紋波分析、繼電器觸點動作、開關過程監測等應用中，能清晰記錄波形中的細節畸變與元器件瞬態異常。

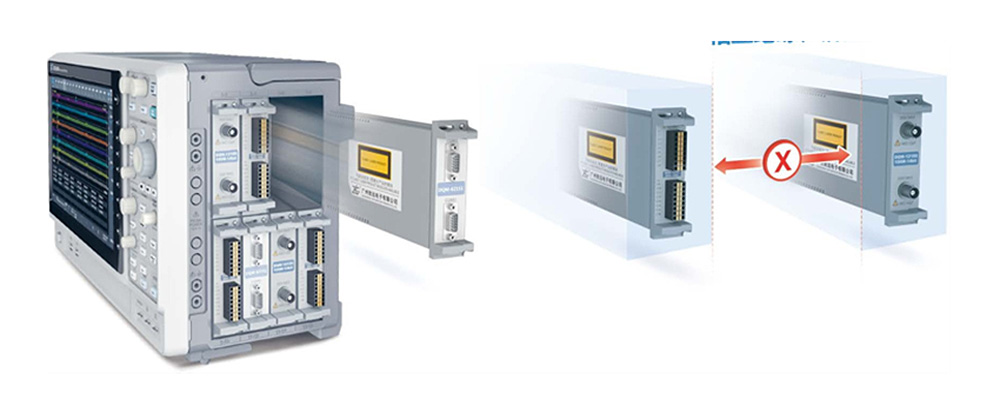

2. 多通道電氣隔離
系統支持最多接入8個獨立采集模塊。硬件底層通過物理絕緣與屏蔽設計實現通道間的電氣隔離。該設計可有效隔離通道干擾，適用于電力電子環境下的高壓測試和高強磁抗干擾場景。
3. 模塊化同步采集

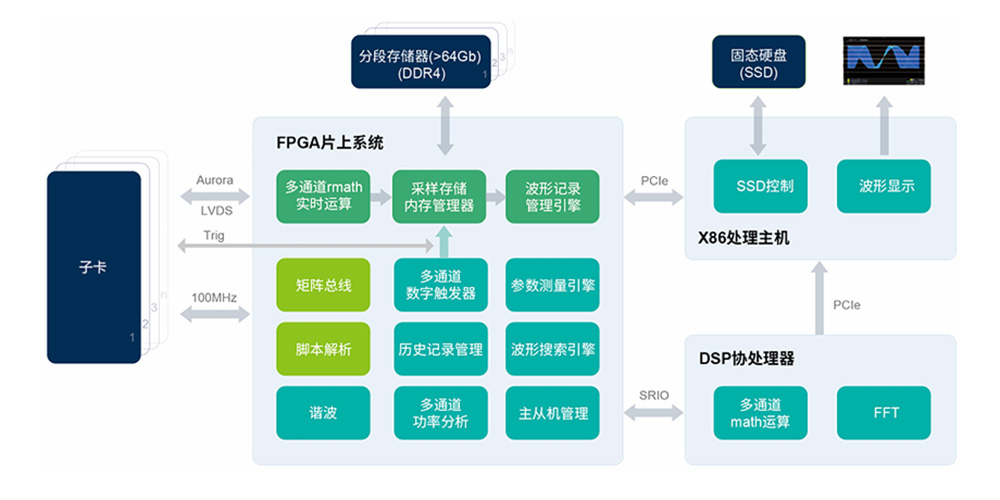

基于統一的硬件架構，ZDL系列能夠實現不同板卡間信號的精準同步。無論是多物理量的交叉分析，還是后續系統的功能擴展，這種模塊化同步設計均能確保信號時間軸的一致性。
二、 數據安全記錄與標準化導出

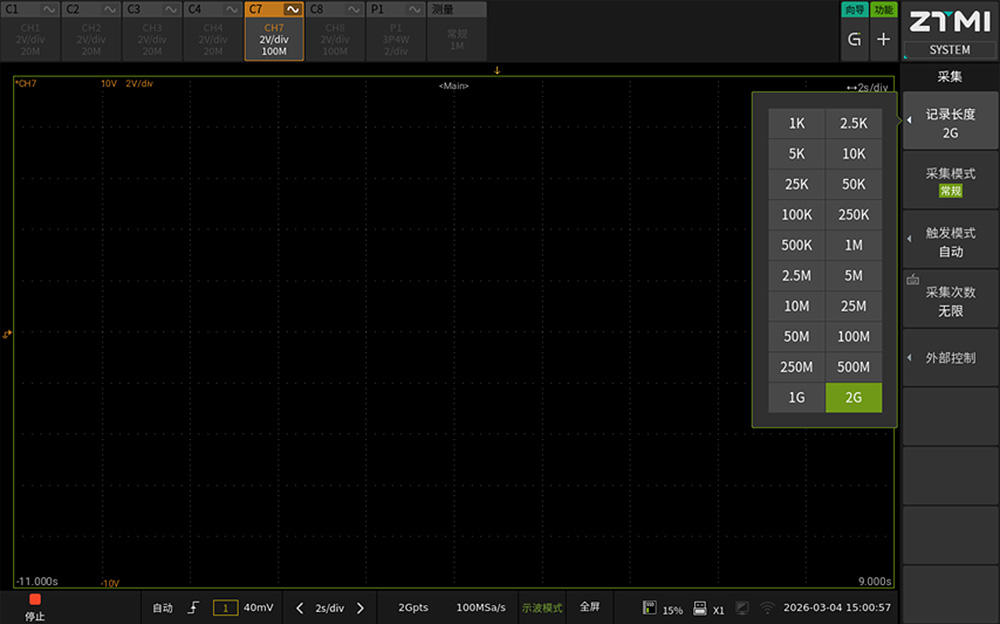

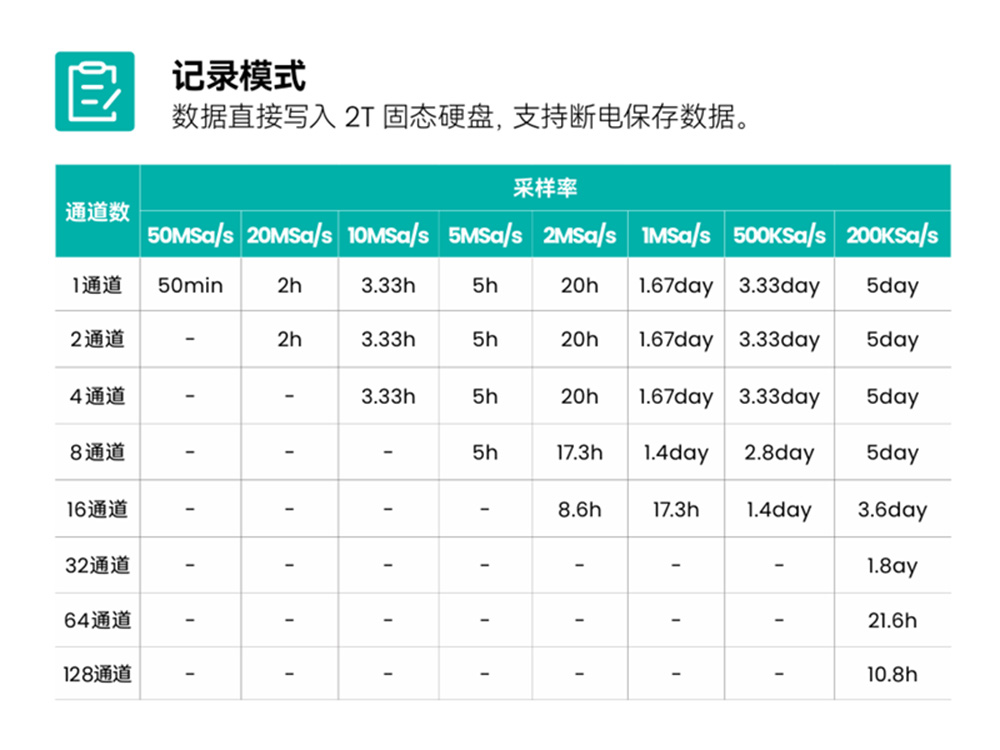

4. 512GB-2TB超大存儲能力
全系列標配512GB工業硬盤存儲（最高可擴展至2TB），能夠滿足復雜測試任務的長時間錄制需求。針對突發性停電，內置斷電數據保護功能，確保已采集數據的安全性。

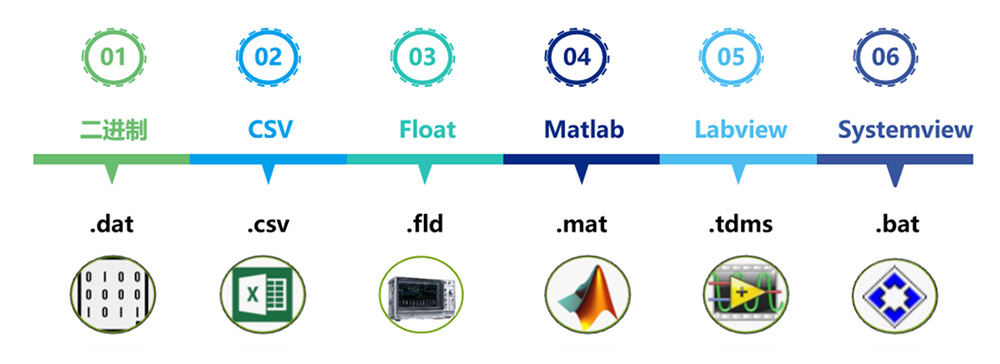

5. 廣泛的數據分析格式兼容性
系統除支持設備原生格式外，還支持將采集結果導出為二進制、CSV、Float、Matlab、LabVIEW及SystemView等行業通用格式，方便后續在各類二次分析工具中直接調用。
三、 多維度數據分析與協議解析

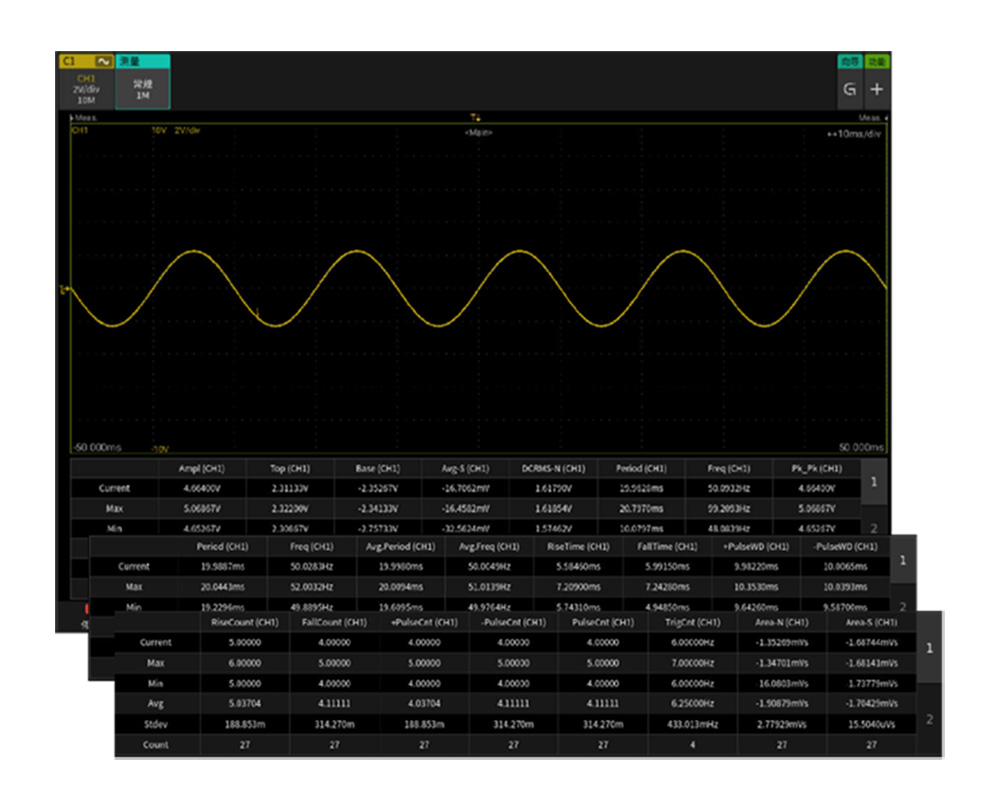

6. 全參數自動測量統計
系統內置55種參數測量統計功能。其操作邏輯與示波器類似，涵蓋日常研發中常用的統計分析指標，提升了從信號采集到指標得出的效率。

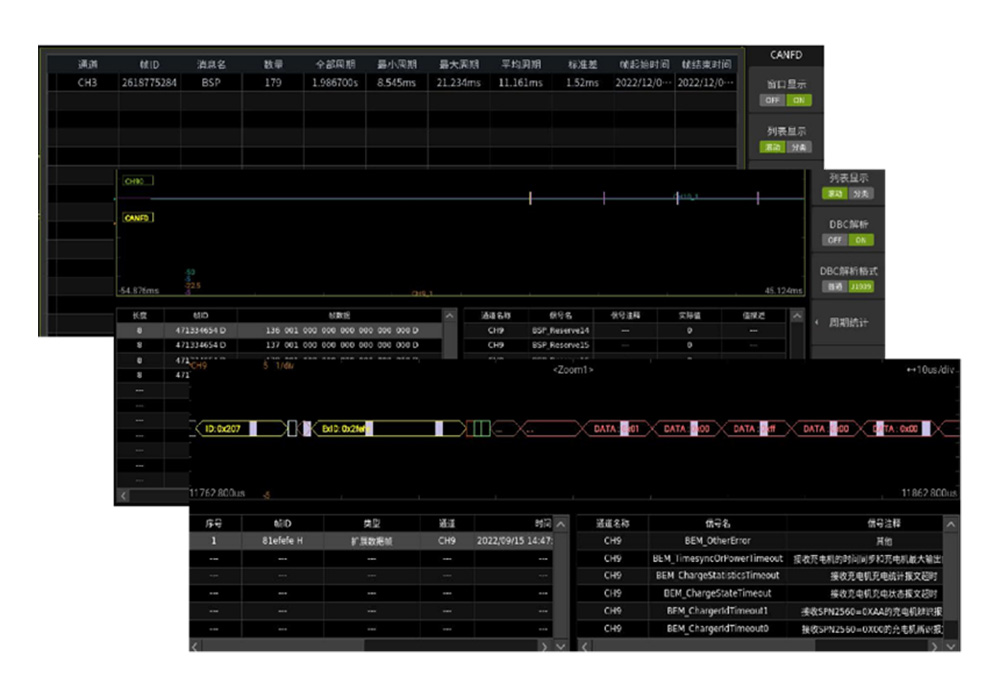

7. CAN總線協議與DBC解析
搭配CAN接口模塊，ZDL系列可同步采集車載總線信號。通過加載DBC數據庫文件，實現對CAN報文的實時解析、數字化呈現與報文統計分析，常用于新能源汽車的系統驗證。
四、 硬件配置的靈活性

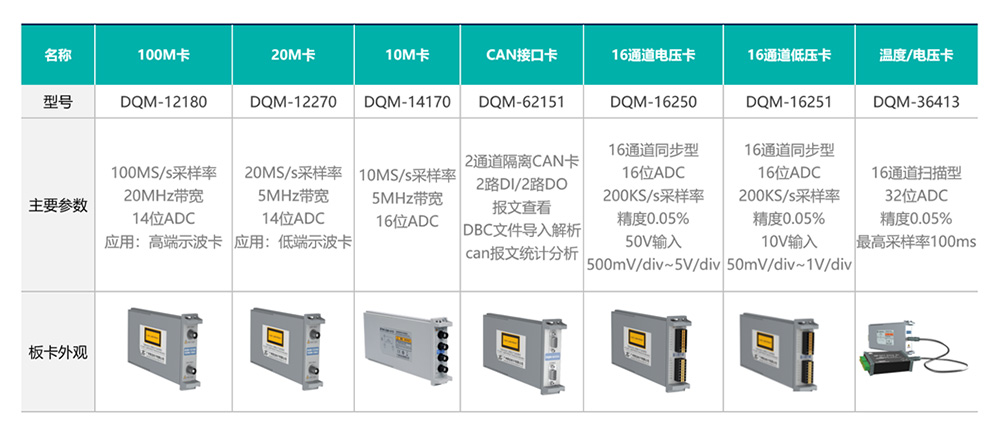

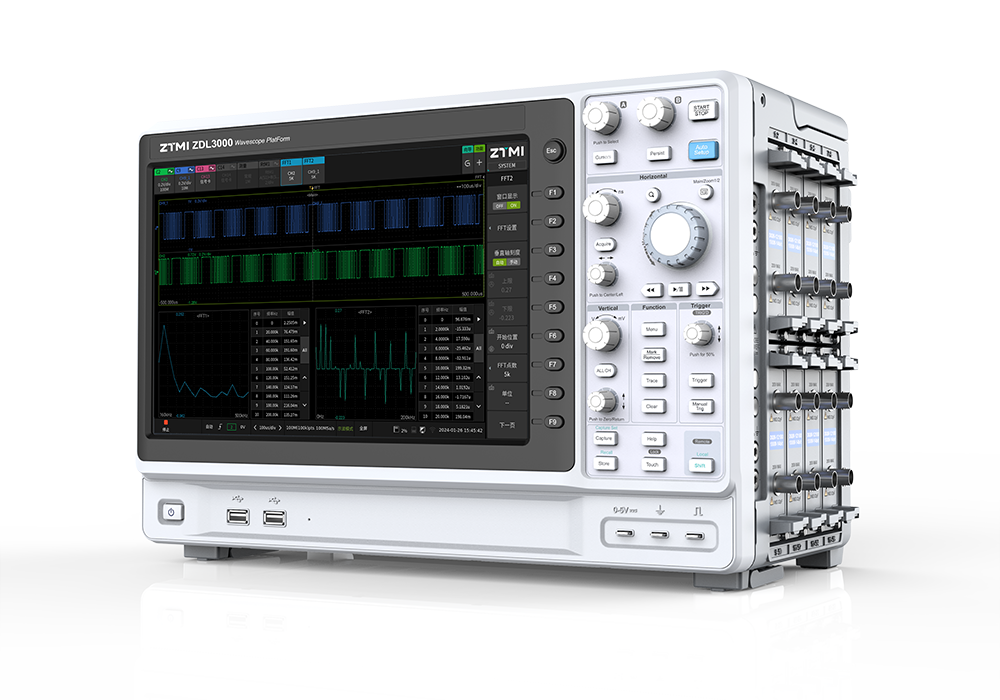

8. 板卡級模塊化適配
ZDL全系列采用插卡式設計，支持根據實際測試需求靈活搭配電壓、電流、溫度等功能模塊。通過更換或組合不同的測量板卡，單一設備即可覆蓋多行業應用場景，有效降低了測試系統的重復采購成本。
總結與應用
完整的基礎功能是工業級測試的起點。目前ZDL系列已廣泛應用于新能源汽車（BMS驗證、總線分析）、電力電子（電機驅動、電源調試）、軌道交通及工業自動化運行監測等領域，為可靠的測試作業提供標準化支撐。
FAQ模塊
Q1：ZDL系列示波記錄儀在記錄數據時如何應對突發掉電？
A1：ZDL系列內置了專用的斷電數據保護功能，當發生電力中斷等突發狀況時，設備能對已經完成采集的數據進行存儲保護，避免由于環境供電不穩導致的數據丟失。
Q2：對于復雜的分布式物理量，該設備如何實現擴展測試？
A2：系統采用硬件模塊化卡槽設計，可根據不同場景配置相應的模塊。支持電壓、電流、溫度等不同類型的板卡在同一框架內混合安裝并同步采樣。
Q3：采集的大容量數據是否可以直接用于三方軟件分析？
A3：可以。ZDL系列提供多種導出標準格式，包括二進制、CSV，以及Matlab和LabVIEW專用格式，可直接對接現有的數據分析流程與第三方工程軟件。
