報文收發、DBC解析與物理波形同步分析
2026-03-19
模塊化架構：按需擴展CAN/CAN FD采集能力

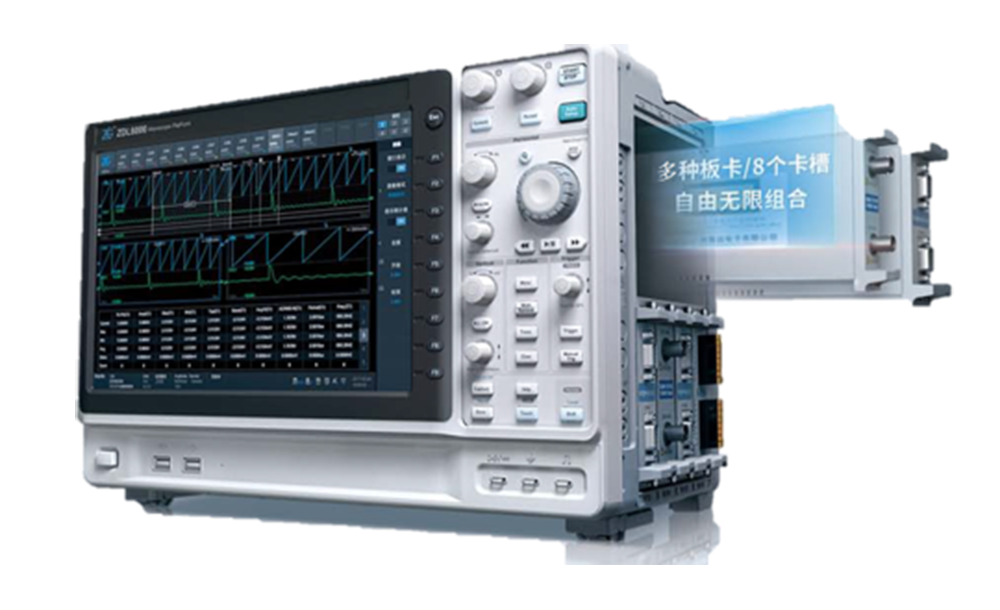

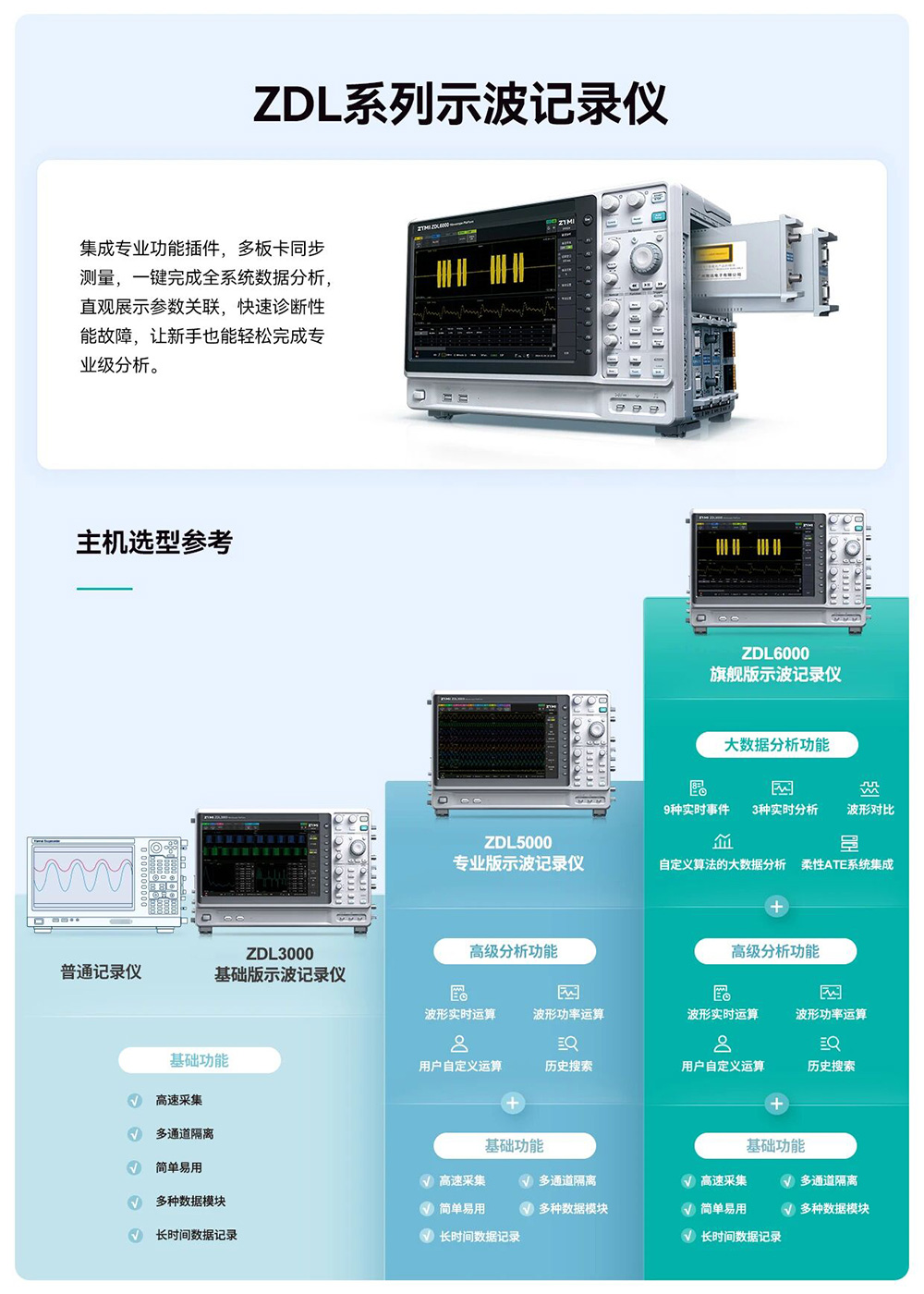

ZDL系列示波記錄儀基于模塊化設計，主機具備8個標準板卡插槽。這種結構允許測試人員根據具體的項目規模，通過自由組合不同的采集板卡，構建出多通道、多參數的同步測試系統。
針對總線測試，DQM-62151是一款雙路通信板卡，全面兼容CAN 2.0A/B及CAN FD協議，波特率覆蓋范圍自5 kbit/s起至8 Mbit/s。通過將該板卡插入插槽，ZDL系列即可從示波記錄設備無縫轉化為具備通信功能的總線測試平臺。

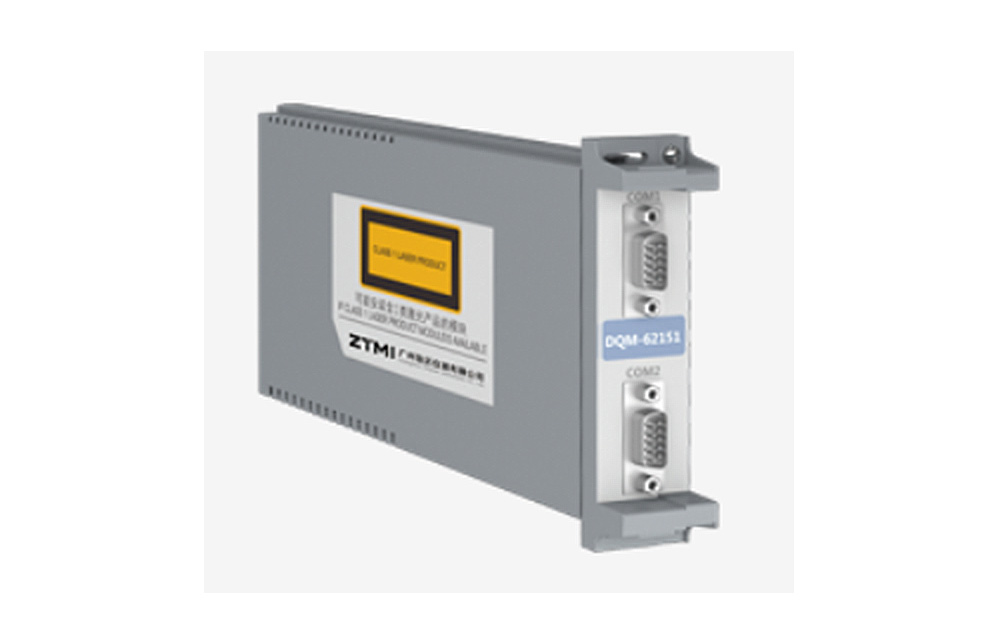

DQM-62151-CAN/CANFD采集板卡
功能實測：CAN報文收發與參數配置
在配置DQM-62151板卡后，記錄儀可執行報文的單雙向收發。

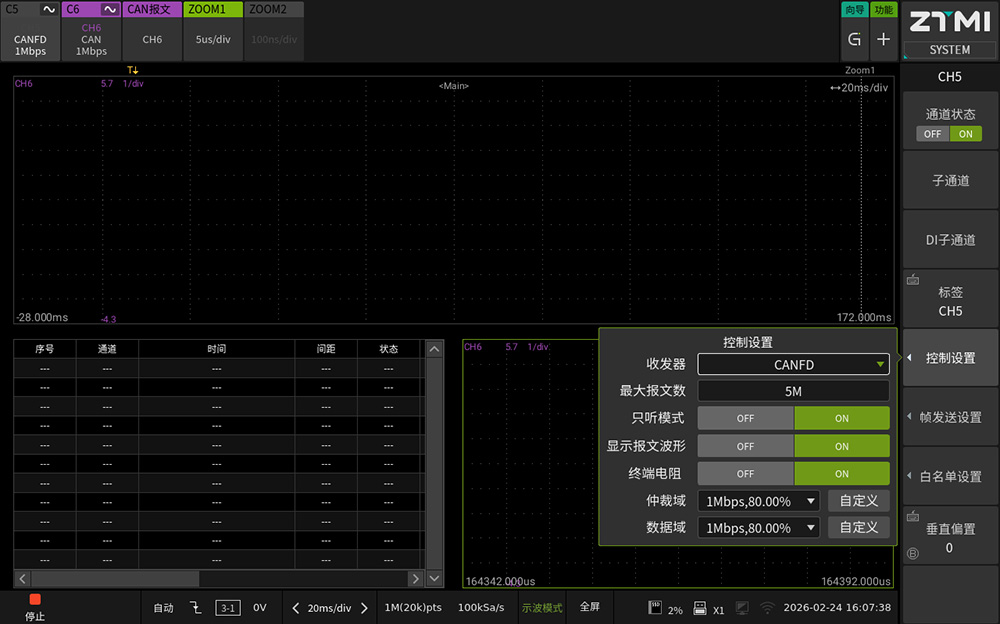

1. 通道設置：支持設置CAN/CAN FD收發器類型、最大報文數及只聽模式。針對CAN FD模式，系統允許用戶精細化配置仲裁域和數據域的波特率及采樣點。

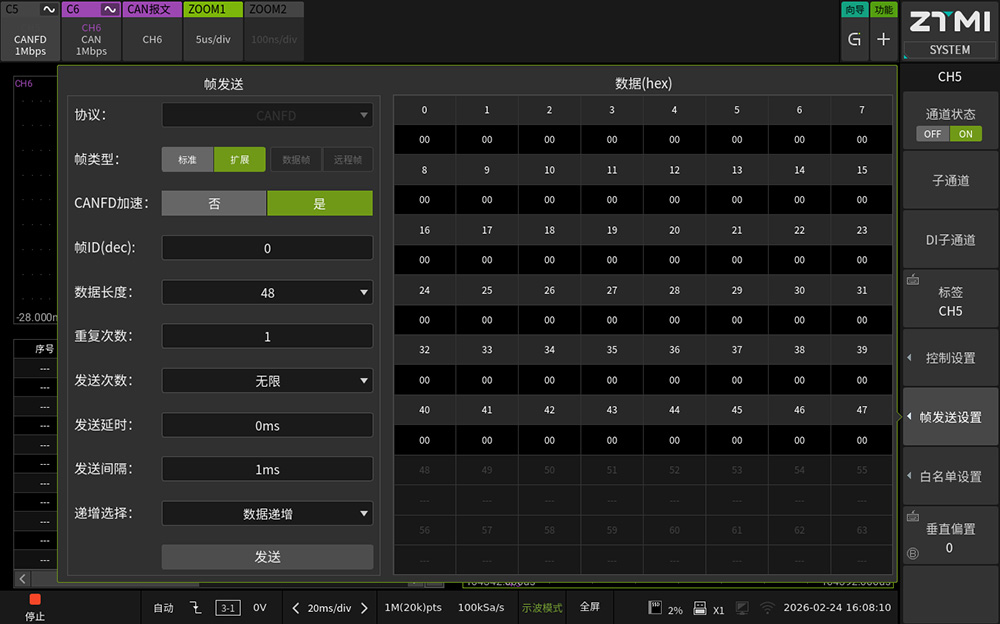

2. 發送機制：內置幀發送配置界面，可定義幀ID、數據內容、發送次數、重復周期及時間間隔等。通過在一路配置發送而另一路配置接收，即可在同一設備內完成閉環的功能驗證。
數字化分析：DBC實時解析與參數趨勢化

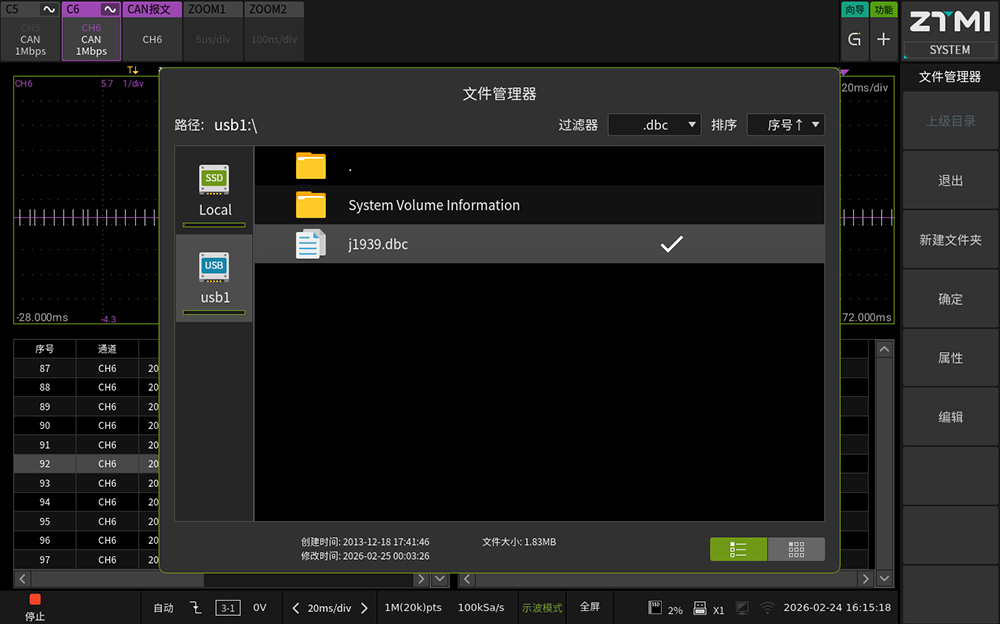

在工程實測中，原始十六進制報文的直觀性有限。ZDL記錄儀集成了DBC實時解析功能，極大提升了測試數據的應用深度：

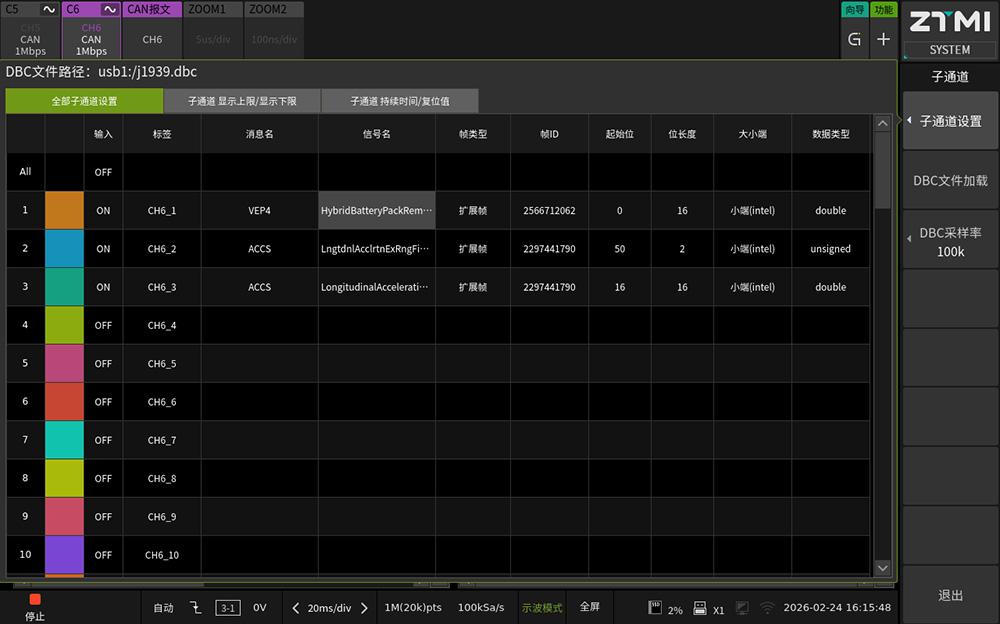

● 子通道機制：每一路CAN通道均提供60個虛擬子通道，專門用于關聯DBC文件中的信號參數。

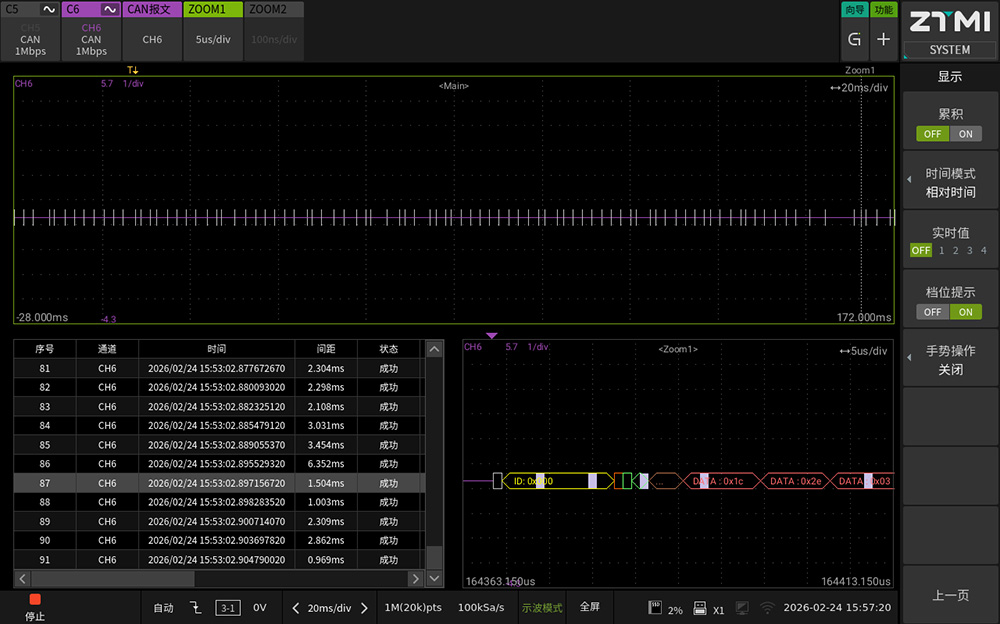

● 工程量映射：解析后，軟件會自動將通信報文轉化為工程單位，并同步繪制實時趨勢圖，使得工程師可以直觀觀察關鍵物理量的變化過程。
同步對照：協議層與物理波形的同時采樣

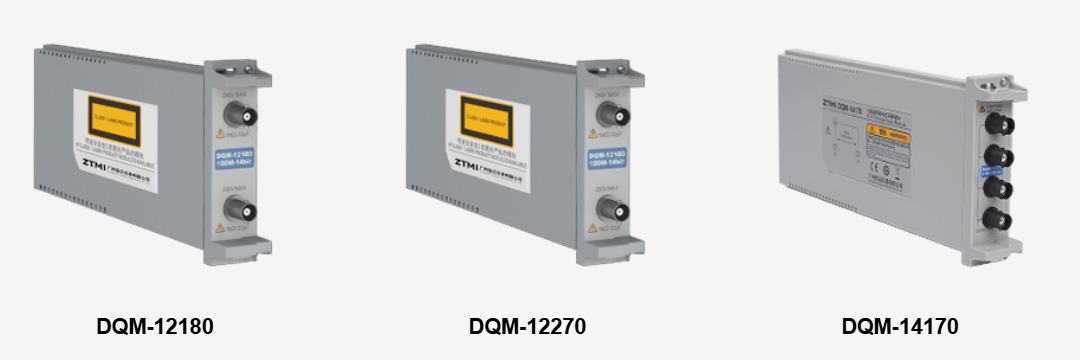

復雜的通信隱患往往跨越了協議層與物理層。ZDL系列記錄儀支持同時搭載通信板卡與多款隔離型模擬采集板卡，解決常規示波器或CAN分析儀難以兼顧的問題。
● 物理層評估：通過接入模擬采集通道至CANH和CANL線，可直接捕獲物理電信號。

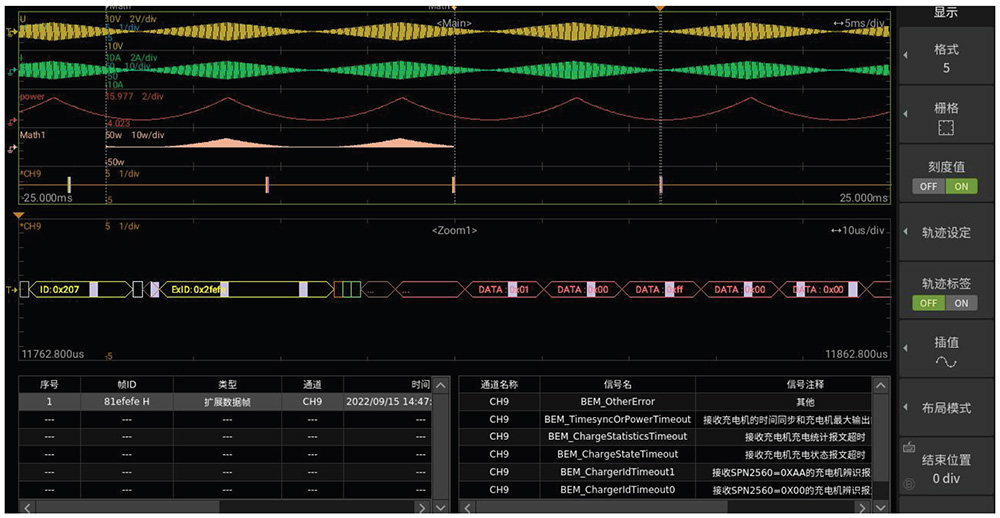

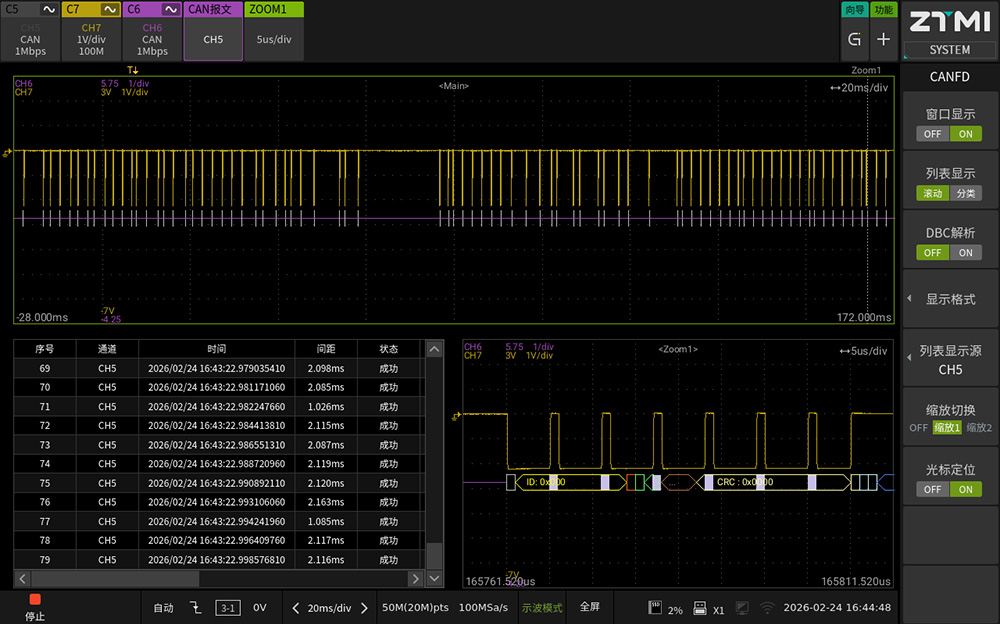

● 同軸分析：CAN報文解析后的內容與實際物理波形將展示在同一時間軸上，協助研發人員直接定位總線異常點位與電信號波形質量（如電磁噪聲、反射、過沖等）的因果聯系。
總結：綜合性CAN測試的適用場景
對于單一、短時間的報文抓取，普通CAN卡往往可以應對。但對于新能源汽車、軌道交通及復雜自動化系統中的如下需求，ZDL示波記錄儀表現出更高的專業度：
● 多路同步：采集CAN總線的同時，需同步記錄電流、電壓或數字邏輯等外部物理量。
● 超長記錄：滿足多路信號的連續高頻率、大容量記錄需求。
● 綜合排查：需對比協議解碼數據與原始物理鏈路電平波動的一致性。
● 新能源汽車、軌道交通、工業控制等領域中綜合性的CAN總線測試工作。
相關鏈接：
FAQ模塊
Q1：一臺ZDL記錄儀主機最多支持采集多少路CAN FD信號？
A1：主機具備8個插槽，搭配DQM-62151雙路通信板卡時，理論單機最大可支持16路CAN/CAN FD同步通信與采集。
Q2：實時解析功能支持的DBC協議覆蓋程度如何？
A2：支持加載符合行業標準的DBC通信協議庫，每個物理通道可提取并實時顯示60個獨立解析子項的趨勢變化曲線。
Q3：模擬板卡采集波形會影響通信板卡的解析精度嗎？
A3：不會。ZDL系列采用插槽式背板架構與電氣隔離技術，通信報文解析與模擬信號采集由不同板卡硬件執行處理，確保了協議分析與電氣采樣的獨立性與同步性。
