PA8000功率分析儀：0.01%基本精度解決功率測量盲區與能效評估挑戰
2026-02-26
高精度測量對工程實踐的價值
在功率測量領域，基本精度的提升不僅僅是參數的進步，更是解決實際工程盲區的關鍵。
1. 規避常規精度儀表的測量偏差
以測試額定功率為10kW的高效電機驅動器為例，使用傳統的0.5%精度儀表，其固有誤差范圍可能達到±50W。這50W的不確定度往往會掩蓋關鍵的損耗信息。當行業效率提升已聚焦于小數點后數位時，較大的測量偏差會誤導研發方向。
2. PA8000精度提升的實質影響
在相同的10kW測試場景下，具備0.01%精度的PA8000可將固有誤差大幅收窄。這意味著工程師能夠清晰識別萬分之一級別的損耗波動，對開關損耗、待機功耗等細節進行量化評估，使測量結果從“大致范圍”進化為“精準數值”。
PA8000 核心應用場景分析

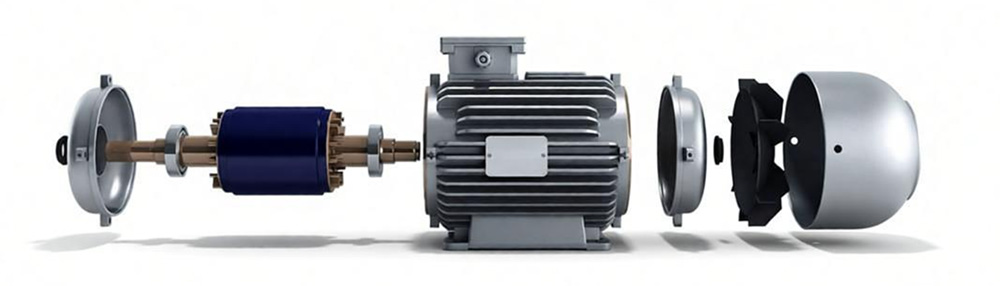

電機與變頻器系統效率驗證
電機系統每提升0.1%的效率都具備重要的經濟價值。由于常規儀表的誤差可能大于提升量，研發人員往往無法判斷優化措施是否有效。PA8000的0.01%精度使得微小的效率變化在數據上可判定、可復現。
新能源領域功率流分析
在光伏逆變器MPPT效率、儲能電池充放電庫侖效率以及電動汽車電驅系統MAP圖測試中，效率計算通常涉及多個測量點的功率比值。由于每個測量點的誤差會發生疊加，PA系列通過壓縮單點不確定度，有效控制比值計算中的累積偏差，提供更接近真實值的效率數據。

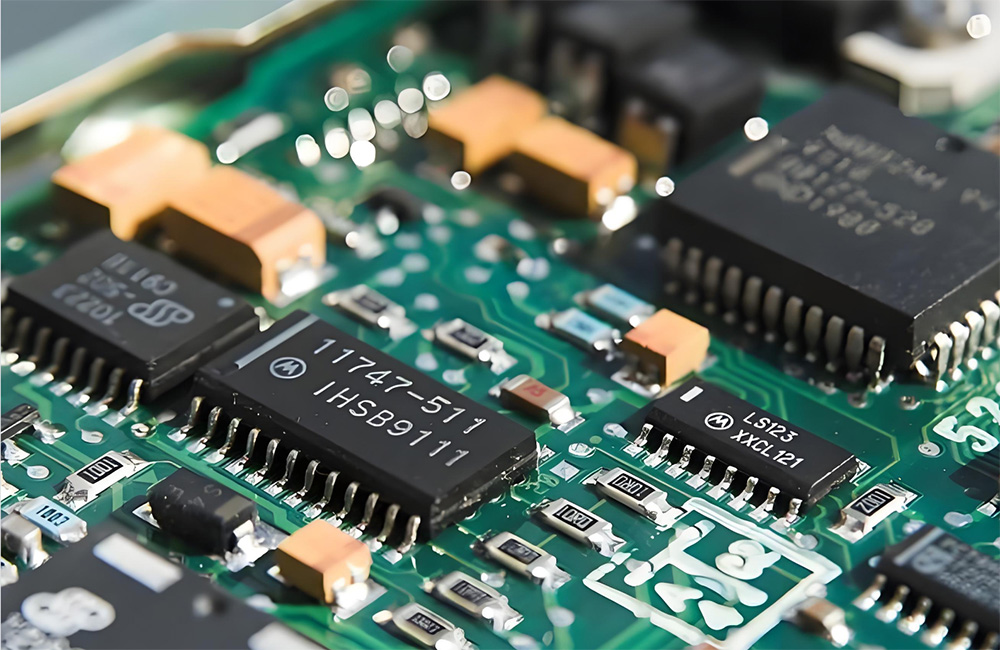

芯片功耗與開關電源分析
在毫瓦甚至微瓦級的芯片待機功耗測試中，量程小信號下的精度惡化是技術難點。PA系列在小量程段依然維持高精度等級，確保電源空載損耗與半導體低功耗測試結果具備實際參考意義。

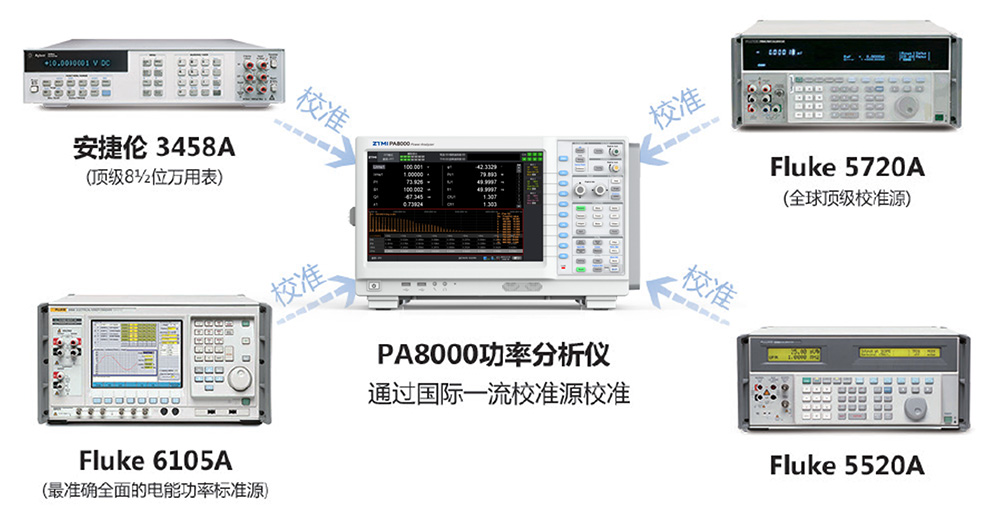

標準實驗室與計量校準
憑借0.01%的基本精度，PA8000滿足了高等級標準表的溯源要求。實驗室可將其作為標準設備，校準現場級功率儀表，建立完善的質量追溯鏈。

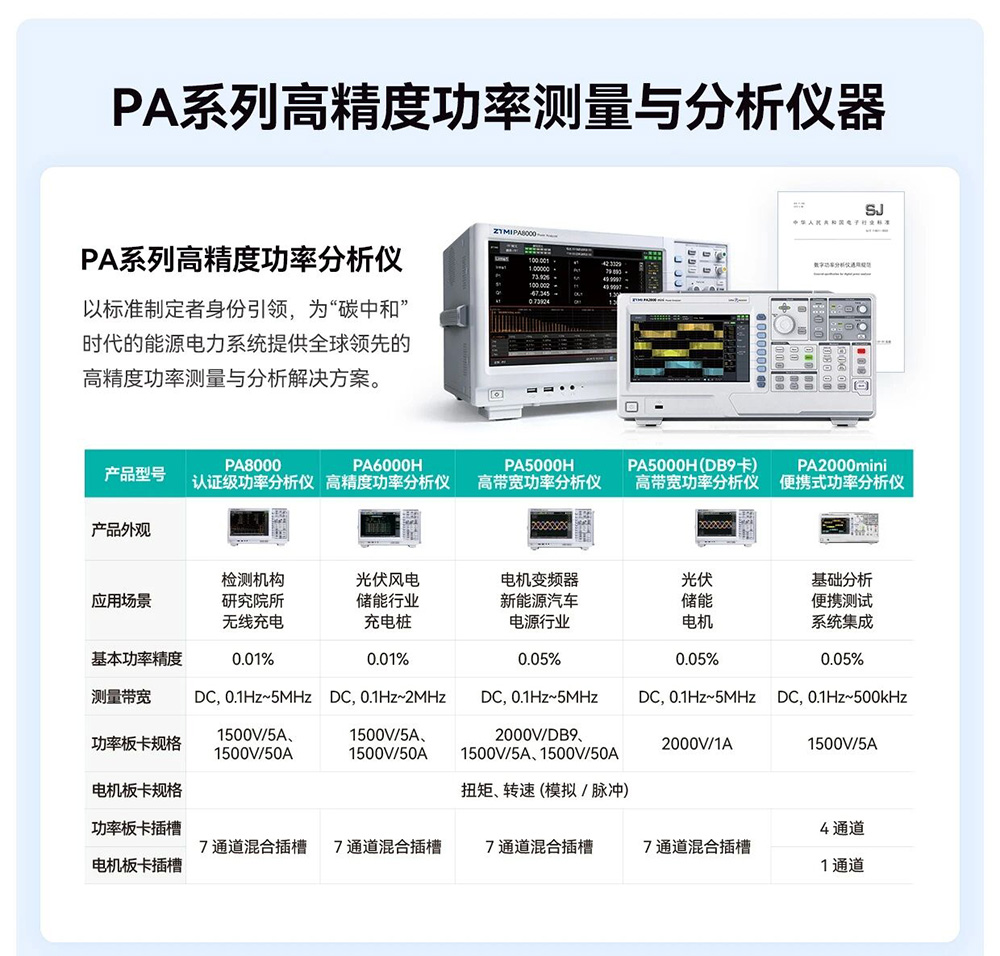

PA系列綜合測試平臺技術優勢
致遠儀器依托高精度采集技術，為復雜信號分析構建了功能完善的測試平臺：

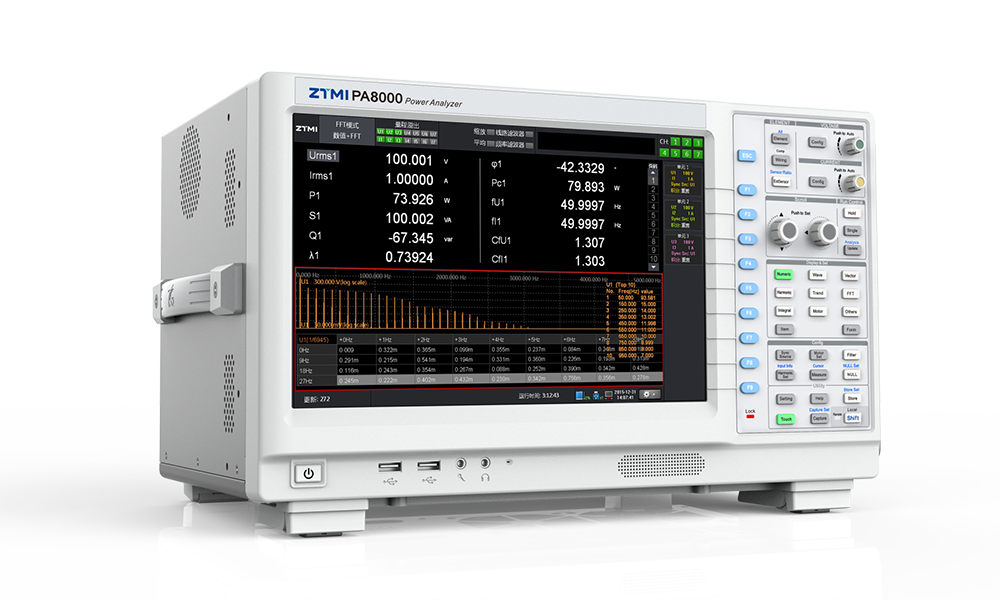

● 硬件性能：PA8000提供DC至5MHz測量帶寬及2MS/s采樣率。PA6000H與PA5000H系列針對不同細分需求進行了性能優化。

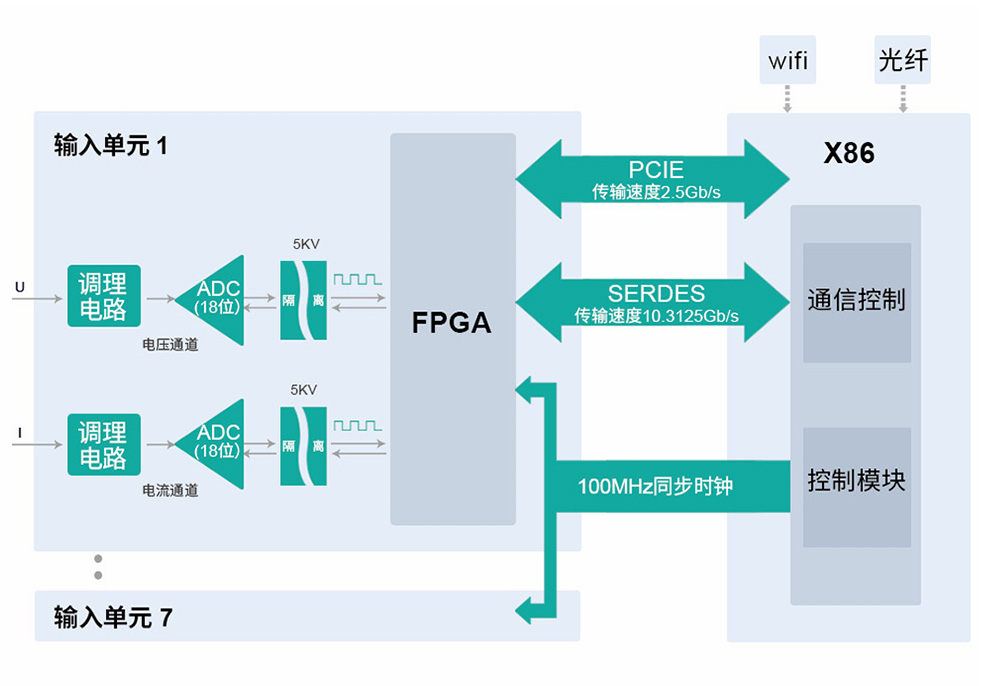

● 安全與隔離：所有輸入通道間具備5kV電氣隔離，保障了多相測量系統與復雜環境下的測試安全性。
● 分析功能：集成諧波分析（符合IEC標準）、FFT頻譜分析、電機特征測量（扭矩/轉速）、趨勢記錄及閃變分析等。

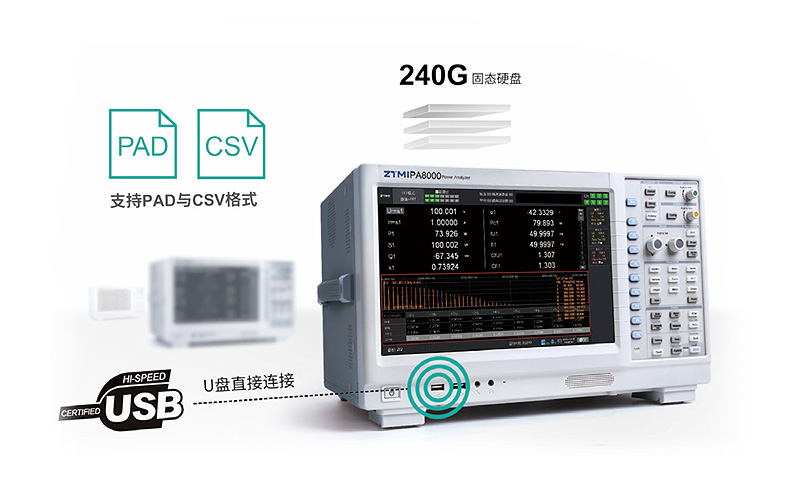

● 擴展性與存儲：支持多達7相功率輸入，標配240GB內置存儲空間。提供USB、GPIB、RS-232及以太網接口，便于集

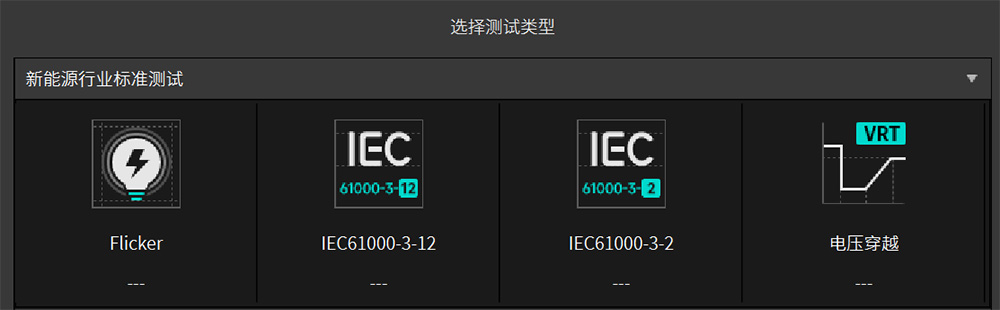

● 交互體驗：配置12.1英寸觸摸屏，配合MTA上位機分析軟件，支持VRT高低壓穿越測試、IEC諧波測試等應用，助力高效生成測試報告。
相關產品：
五、FAQ模塊
Q1：為什么測量不確定度在功率比值計算（如效率）中如此重要？
A1：效率是輸出功率與輸入功率的比值。若單點測量誤差較大，計算過程中的偏差會相互累加。只有提高測量儀器的基本精度，才能縮減計算出的效率數據與真實物理狀態之間的距離。
Q2：PA8000如何保證高頻復雜信號下的測量精度？
A2：PA8000擁有2MS/s的高采樣率與最高5MHz的測量帶寬。這種高帶寬采樣能力確保了對高頻成分、高次諧波等復雜信號成分的高保真捕獲，避免了信號因帶寬不足導致的計算失真。
Q3：5kV通道隔離在多相系統測量中有什么實際意義？
A3：在高電壓、大電流的工業測試環境中，通道間的電氣隔離可以防止測量回路間的干擾，并保障儀器在復雜電勢環境下的設備安全，確保多相系統的各測量參數相互獨立且準確。
