PA300系列功率計：家電能效測試的好幫手
2025-07-11
解密能效等級：不只是數字那么簡單
走進任何一家電器賣場，你會發現每臺家電都貼著一張藍綠色的能效標識。這張小小的標識，承載著國家能效標識制度的重要使命——引導消費者選擇高效節能產品。

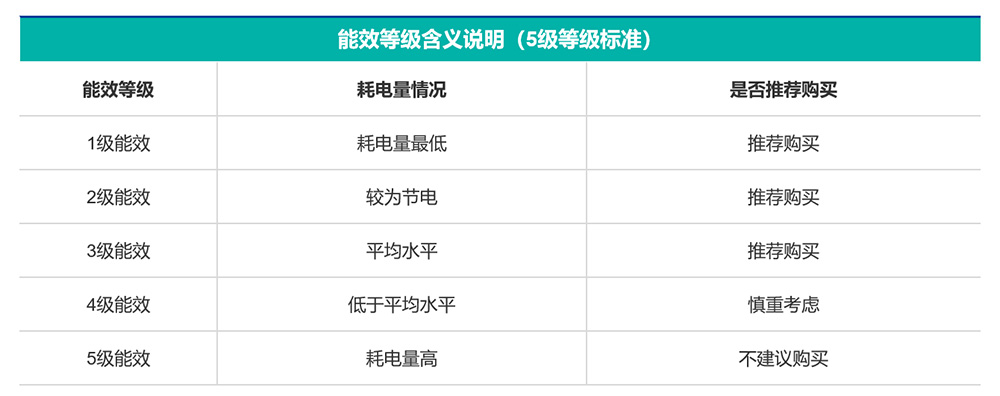

能效等級的真正含義：
1級：國際先進水平，最節電（能效比≥3.40）；
2級：比較節電（能效比3.20-3.39）；
3級：市場平均水平（能效比3.00-3.19）；
4級：低于平均水平（能效比2.80-2.99）；
5級：市場準入門檻，低于該等級要求的產品不允許生產和銷售，（能效比2.50-2.79）。
能效比的計算
以我們最熟悉的空調為例，它的能效比主要是指是在額定工況和規定條件下，空調進行制冷運行時實際制冷量與實際輸入功率之比，即制冷能效比EER和制熱能效比COP。
其中：
制冷量：空調主機實際制冷量
輸入功率：空調主機實際輸入功率（耗電量）
制冷量 = C×M×ΔT = 4.2×103 J/kg℃×M×（T回-T供）
M=Q×h=D×1h=1000Ckg
ΔT=（T回-T供）=(B-A)℃
能效比的大小反映出不同空調器產品的節能情況，數值越大，意味著相同制冷效果下耗電越少，這就是節能的核心指標。
標準升級：大幅提升各等級能效要求
家電技術日新月異，標準也必須與時俱進。以冰箱為例，現行的GB 12021.2-2015《家用電冰箱耗電量限定值及能效等級》已實施近十年，面對新型節能技術、智能功能的涌現，其局限性日益凸顯。

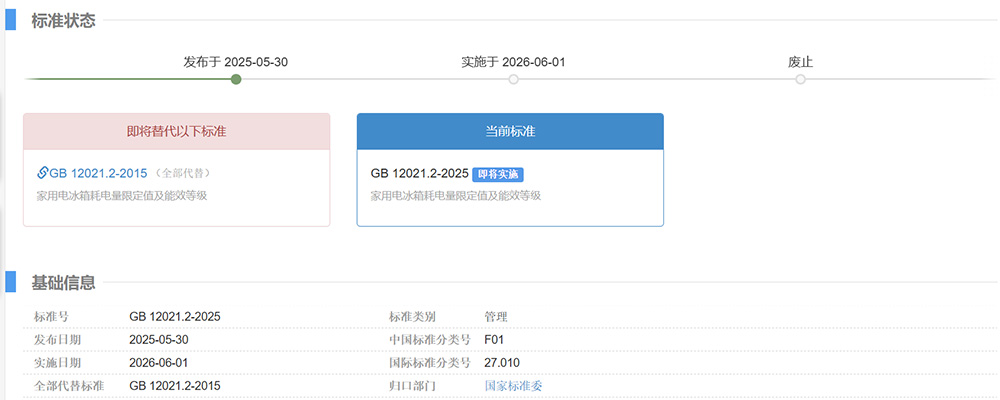

新版GB 12021.2-2025《家用電冰箱耗電量限定值及能效等級》，將于2026年6月1日起正式實施。新標準對能效等級體系進行了全面優化，在保持5級分類框架的基礎上，大幅提升各等級能效要求，并引入了更為科學的判定方法。這一變革將重塑冰箱能效評價體系，對整個行業產生深遠影響。
新標準背后的技術考驗
隨著GB 12021.2-2025標準的發布，制造商們面臨的不僅僅是更嚴格的能效要求，還有一個更深層次的技術挑戰：如何準確測量現代變頻家電的真實能耗？傳統的功率測試方法在面對新一代智能變頻設備時，正在暴露出越來越多的局限性：

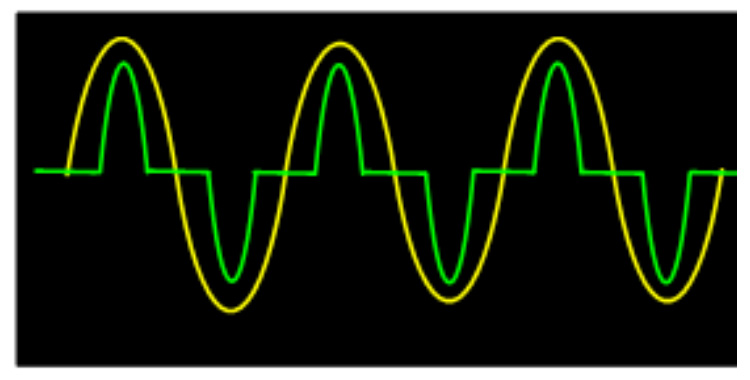

1、波形畸變問題：變頻設備產生的非正弦信號（脈沖波、三角波、矩形波等）含有豐富的高頻諧波分量，普通功率計因采樣率和帶寬限制無法準確測量。
2、量程切換限制：傳統功率測量?jī)x器在積分模式下只能在同一量程下工作，無法適應變頻家電功率的動態變化。
破解之道：PA300系列高精度功率計
當變頻技術讓家電更節能的同時，也讓它們的電氣特性變得更加復雜。要準確評估這些產品的真實能效，我們需要的不僅僅是一臺"能用"的功率計，而是一套能夠深度解析復雜波形、精確捕捉動態功率變化的專業測試解決方案。

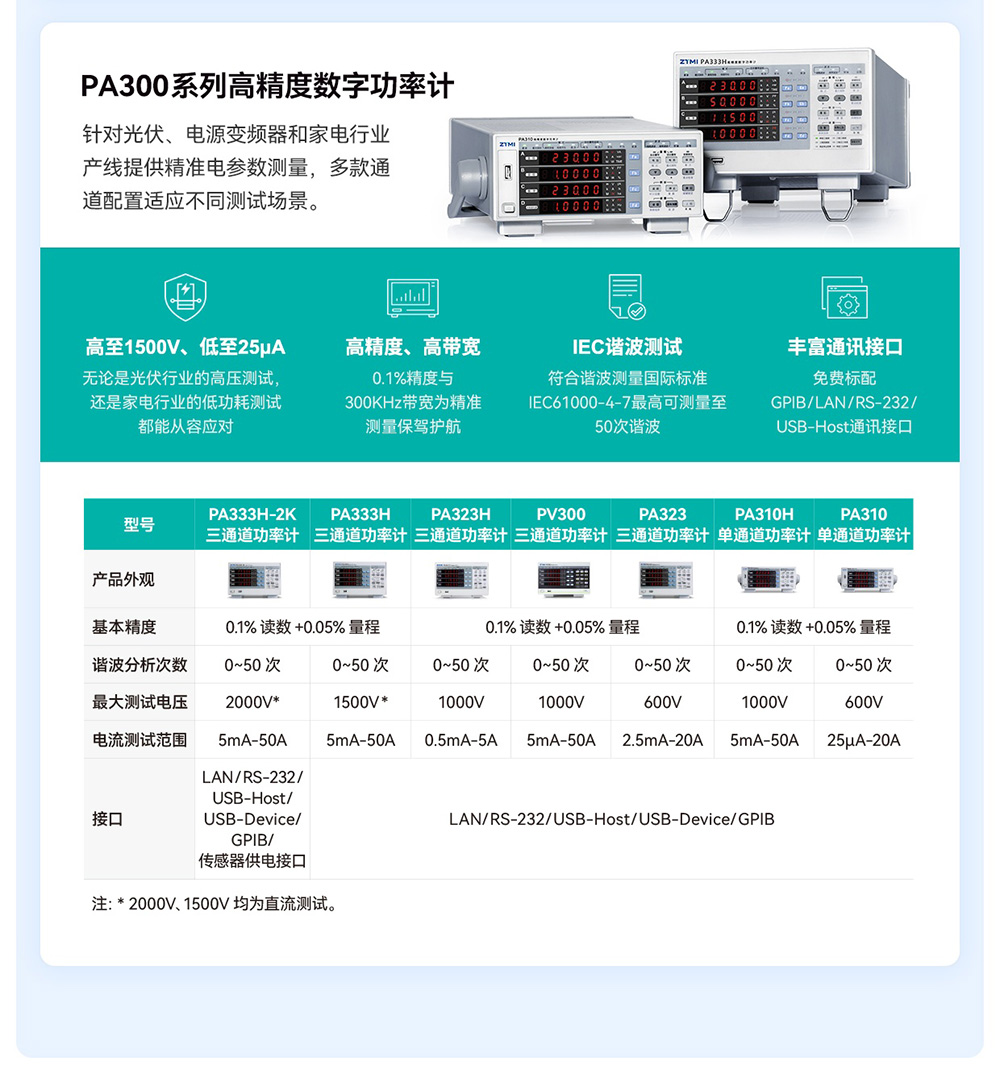

基于這樣的技術需求，致遠儀器PA300系列高精度功率計成為檢測利器。
核心技術優勢：
高精度：基本功率精度達到0.1%
高性能：500kS/s采樣率，300kHz帶寬
多通道：支持三通道交直流測試
多功能：標配諧波測量（高達50次）與THD分析
標準化：符合IEC61000-4-7諧波測量標準
技術突破點：

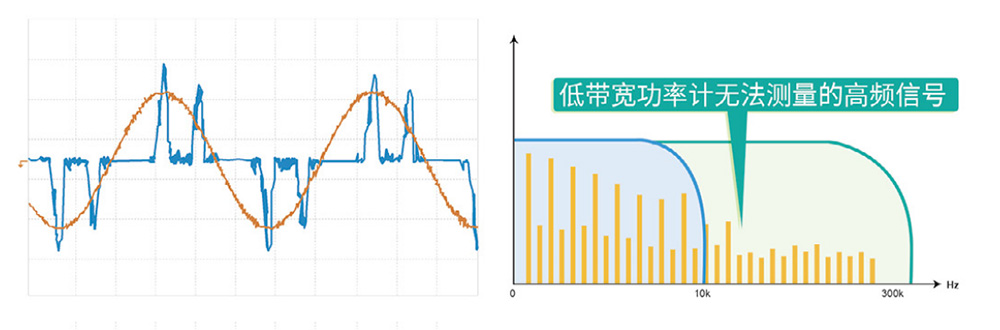

帶寬優勢：300KHz帶寬確保高頻成分不丟失，避免了傳統功率計因帶寬不足造成的能量丟失問題。

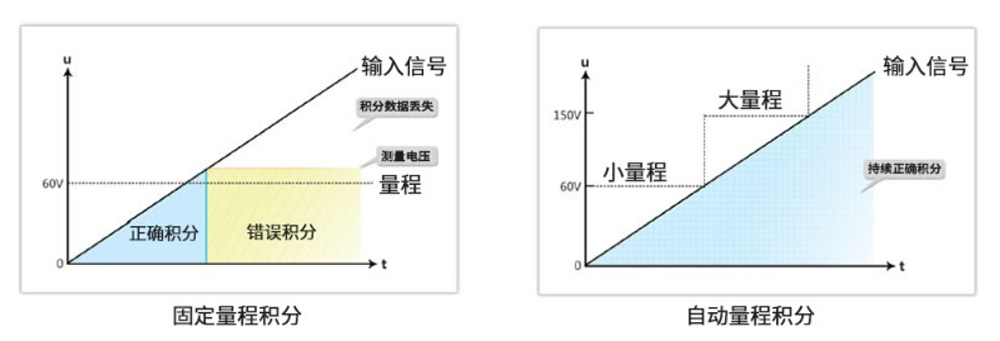

自動量程：積分模式下自動切換量程功能，適配變頻家電的動態功率測量需求。
總結
PA300系列數字功率計采用全新的設計架構，在功耗測量方面進行多項優化，具有更高的功率因數精度，非常適合于待機的功耗測量，高達50次的諧波分析功能可以更準確分析波形質量，并支持寬電流的測量等特性。在家電行業向高效節能轉型的關鍵時期，它為制造商提供了可靠的測量解決方案，助力產品在新標準要求下脫穎而出。
